LSP44四閥板四通快速換向閥

產品分類： 換向閥
    LSP44系列四閥板四通快速換向閥是在LSP24系列雙閥板四通快速換向閥基礎上的改進型產品。繼承了雙閥板閥結構簡單、運動件少、以密封可靠、動作時間短、無泄漏、工作壽命長等優點。
    訂購熱線：0510-88818999
      產品信息 /PRODUCT INFORMATION

      概述

      LSP44系列四閥板四通快速換向閥是在LSP24系列雙閥板四通快速換向閥基礎上的改進型產品。繼承了雙閥板閥結構簡單、運動件少、以密封可靠、動作時間短、無泄漏、工作壽命長等優點。增加了先快速截止后快速換向功能，可以省略雙閥板煤氣換向閥前的快速切斷，并可省略快速切斷的打開過程。因此，特別適用于蓄熱式加熱爐煤氣的快速換向。

      執行標準

      LS系列盤式快速換向閥、切斷閥 Q/320211AUK01-2011。


      主要技術參數

      規格范圍

      400~1200mm

      單程動作時間

      <2 s

      適用介質

      空氣、煤氣、煙氣

      許用環境溫度

      -10~+60℃

      許用介質壓力

      <0.012MPa

      驅動介質壓力

      壓縮空氣或氮?dú)?.4~0.6MPa

      許用介質溫度

      -10~+250℃

      執行機構形式

      氣缸

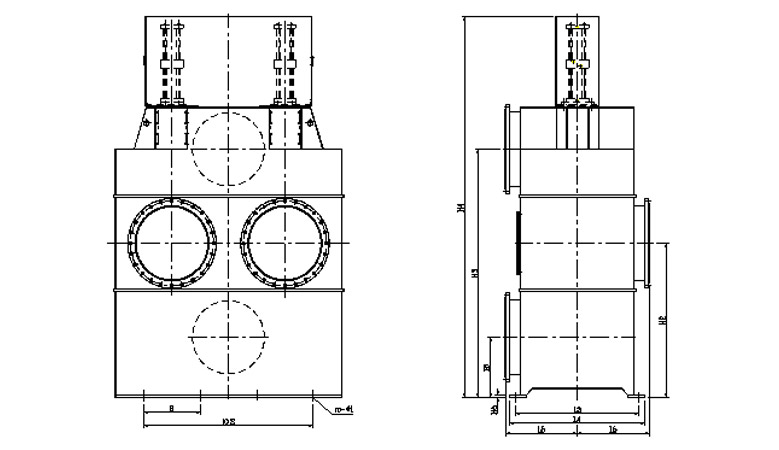

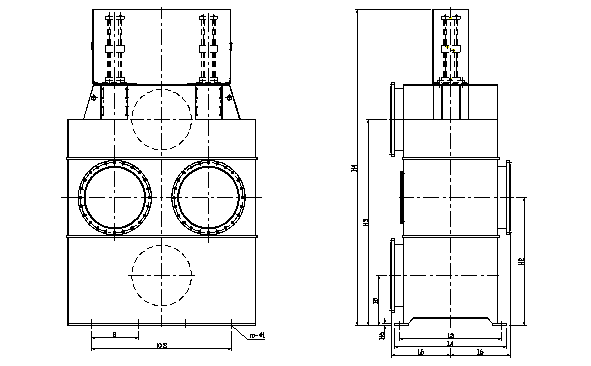

      LSP44四閥板四通快速換向閥外形圖

      LSP44四閥板四通快速換向閥外形圖

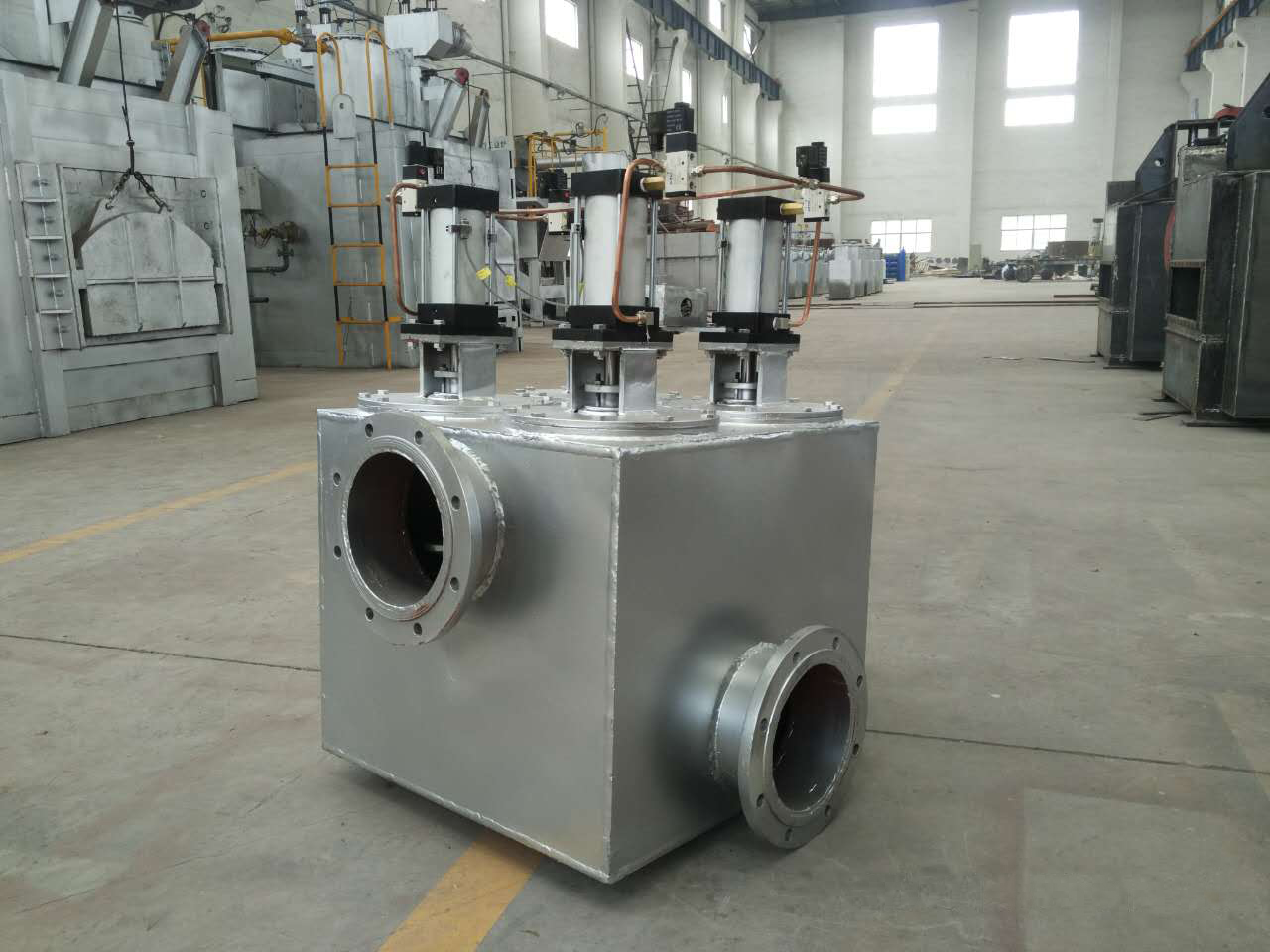

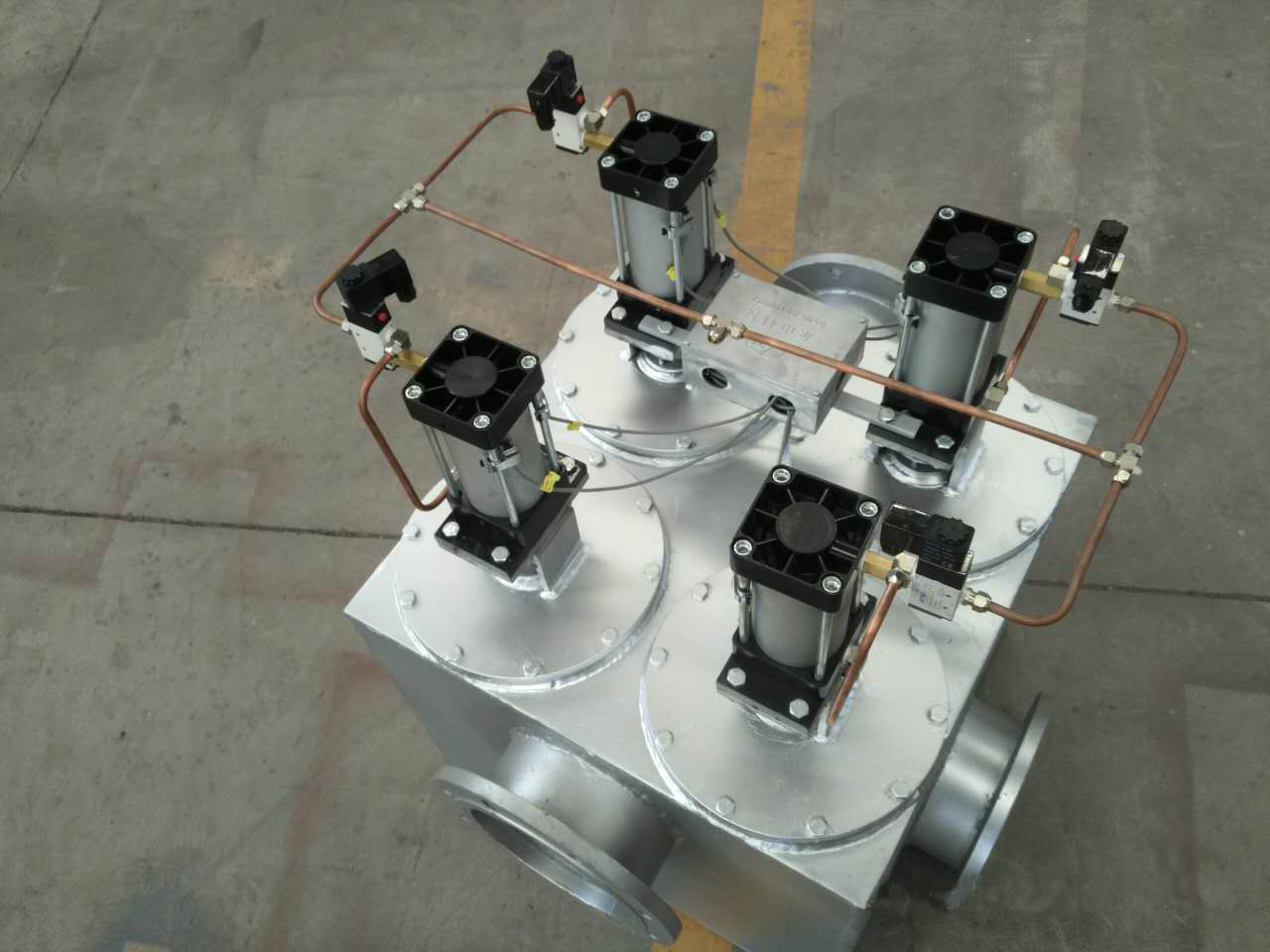

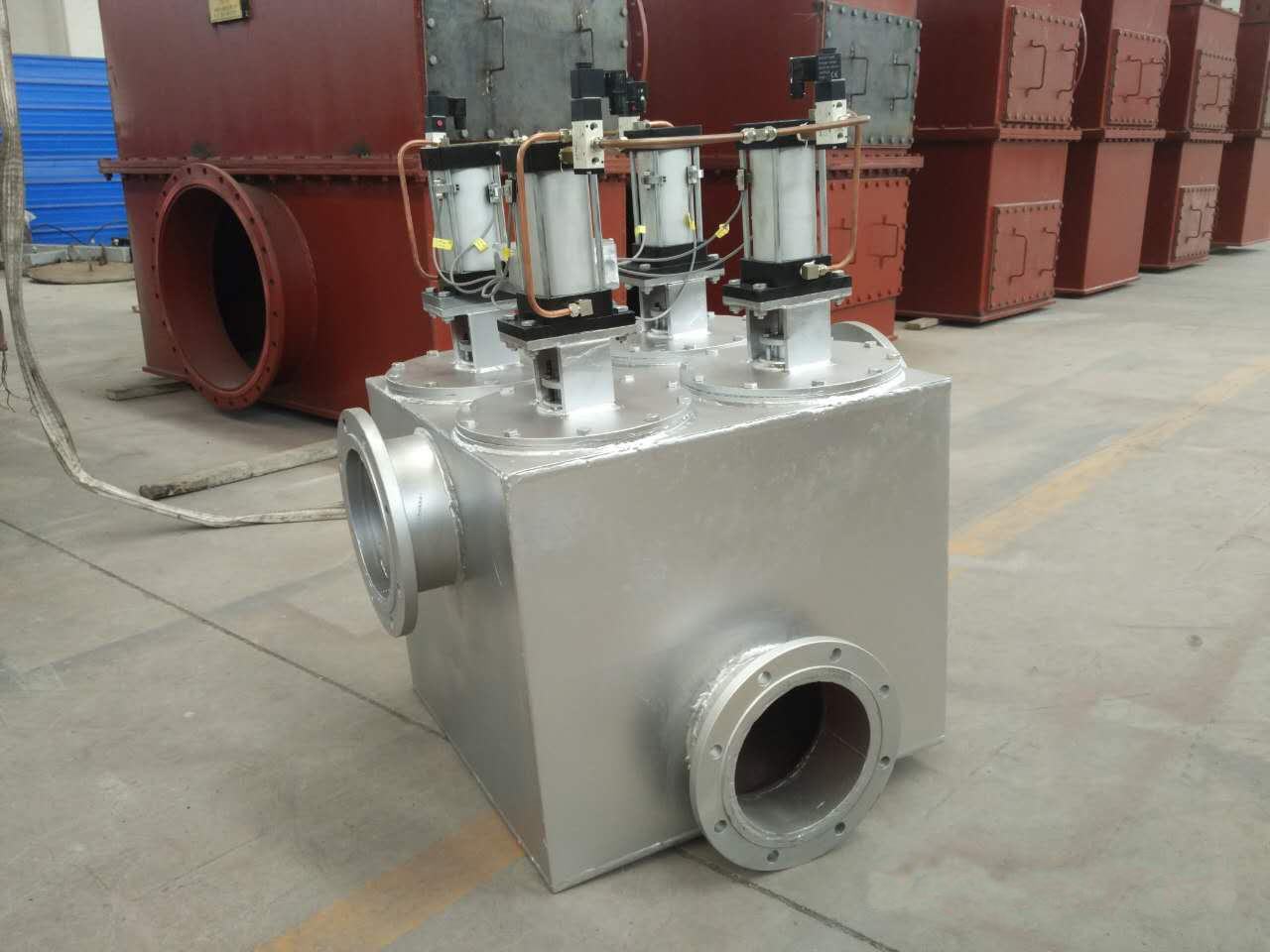

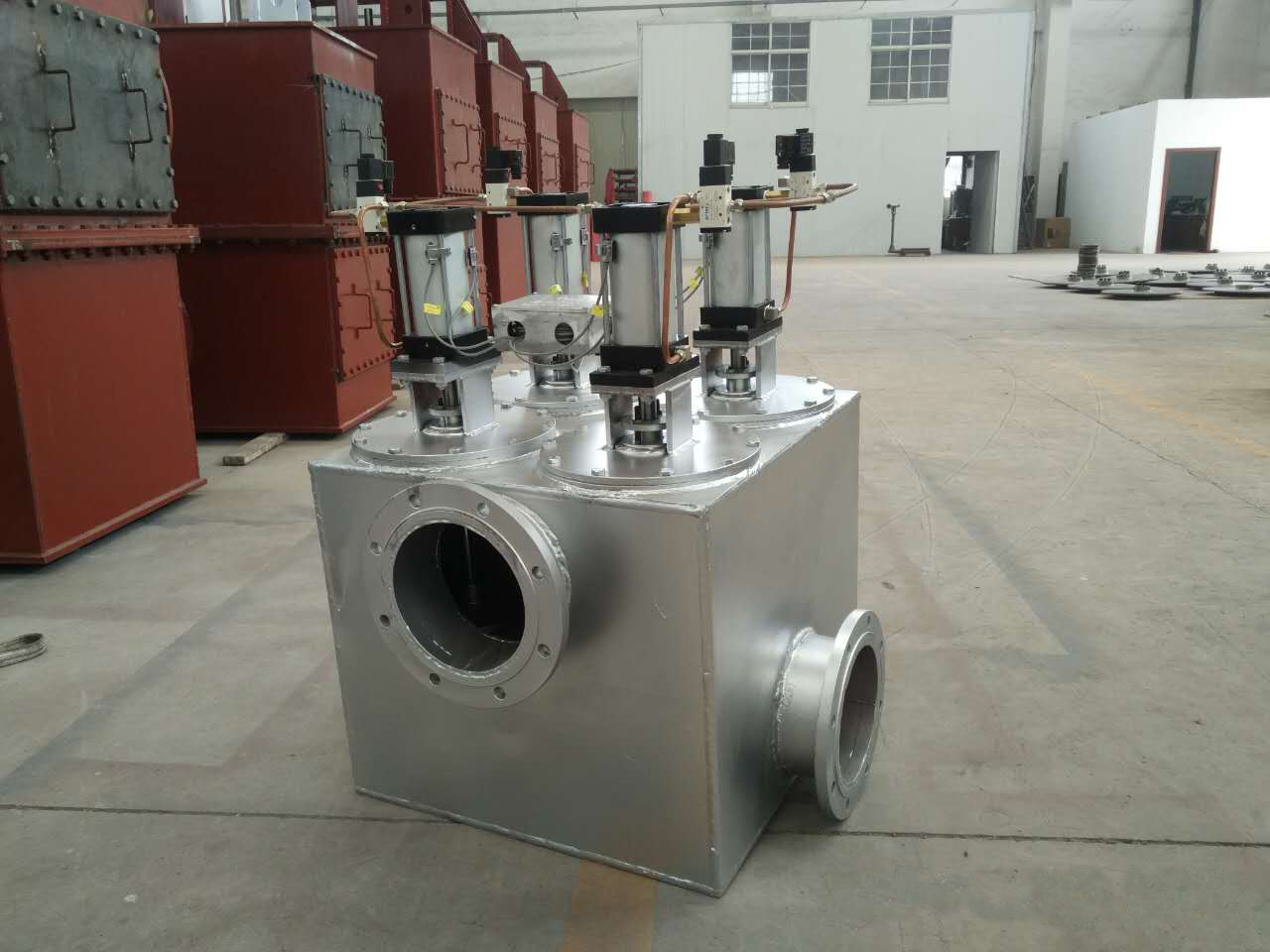

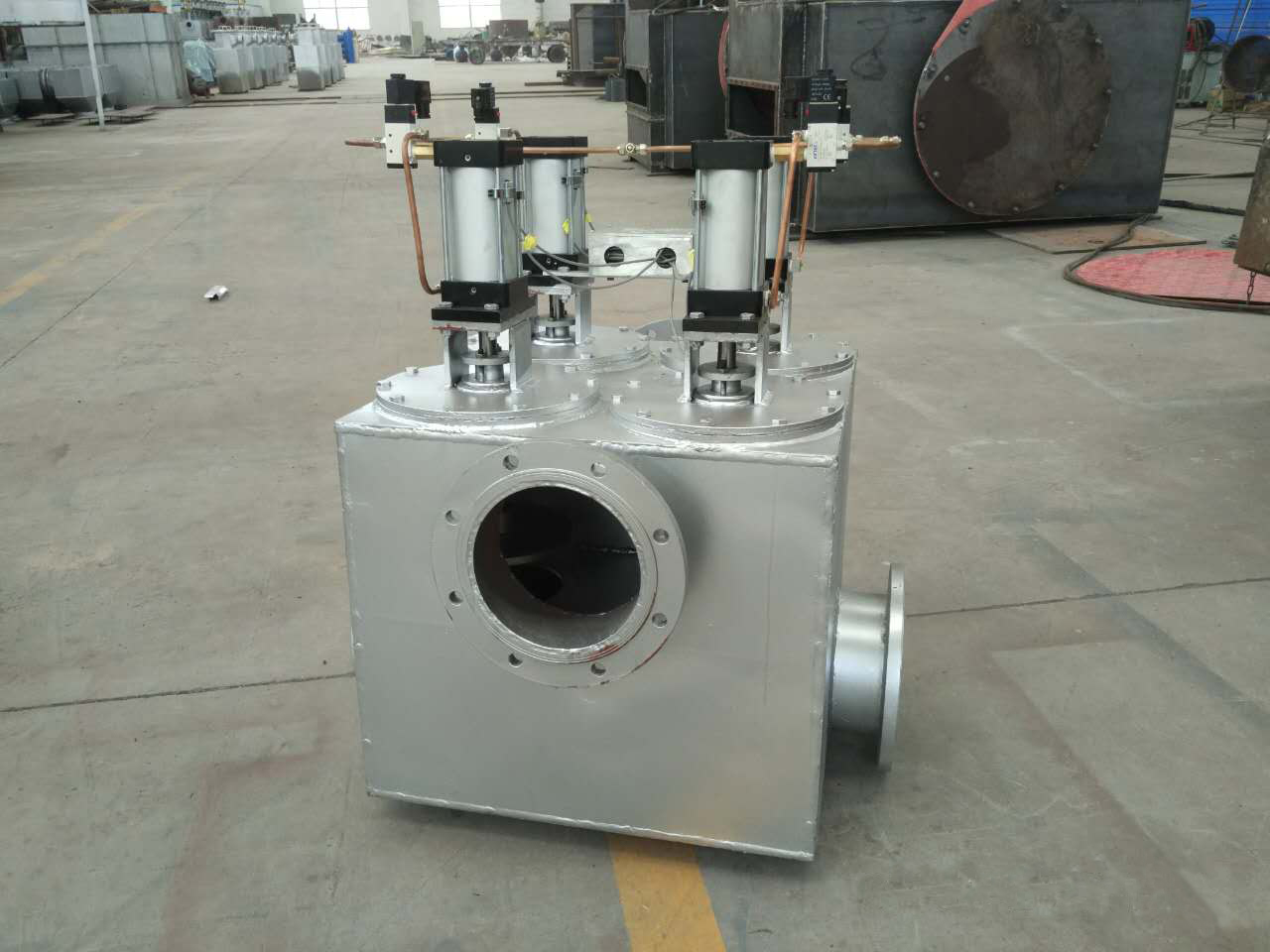

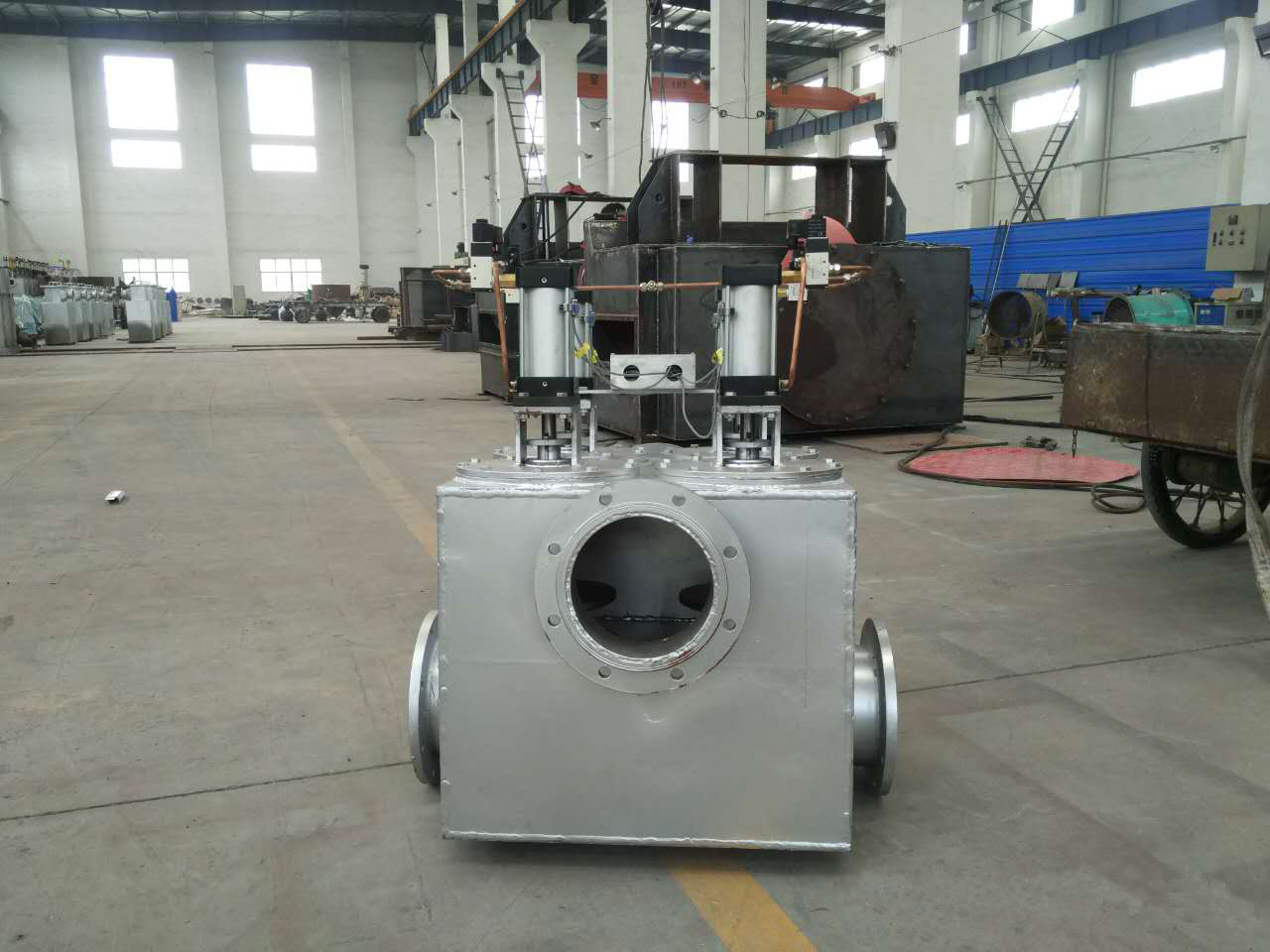

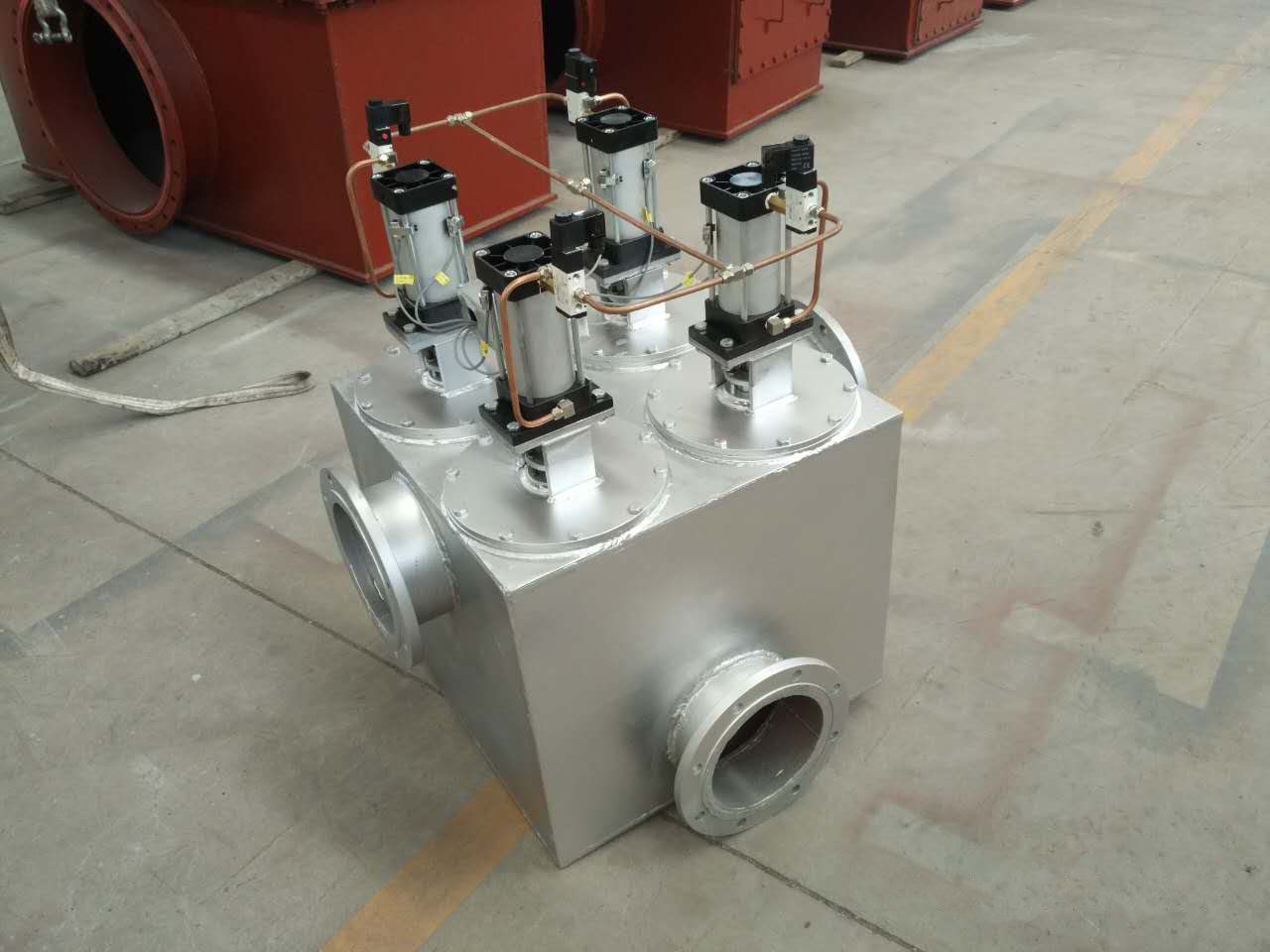

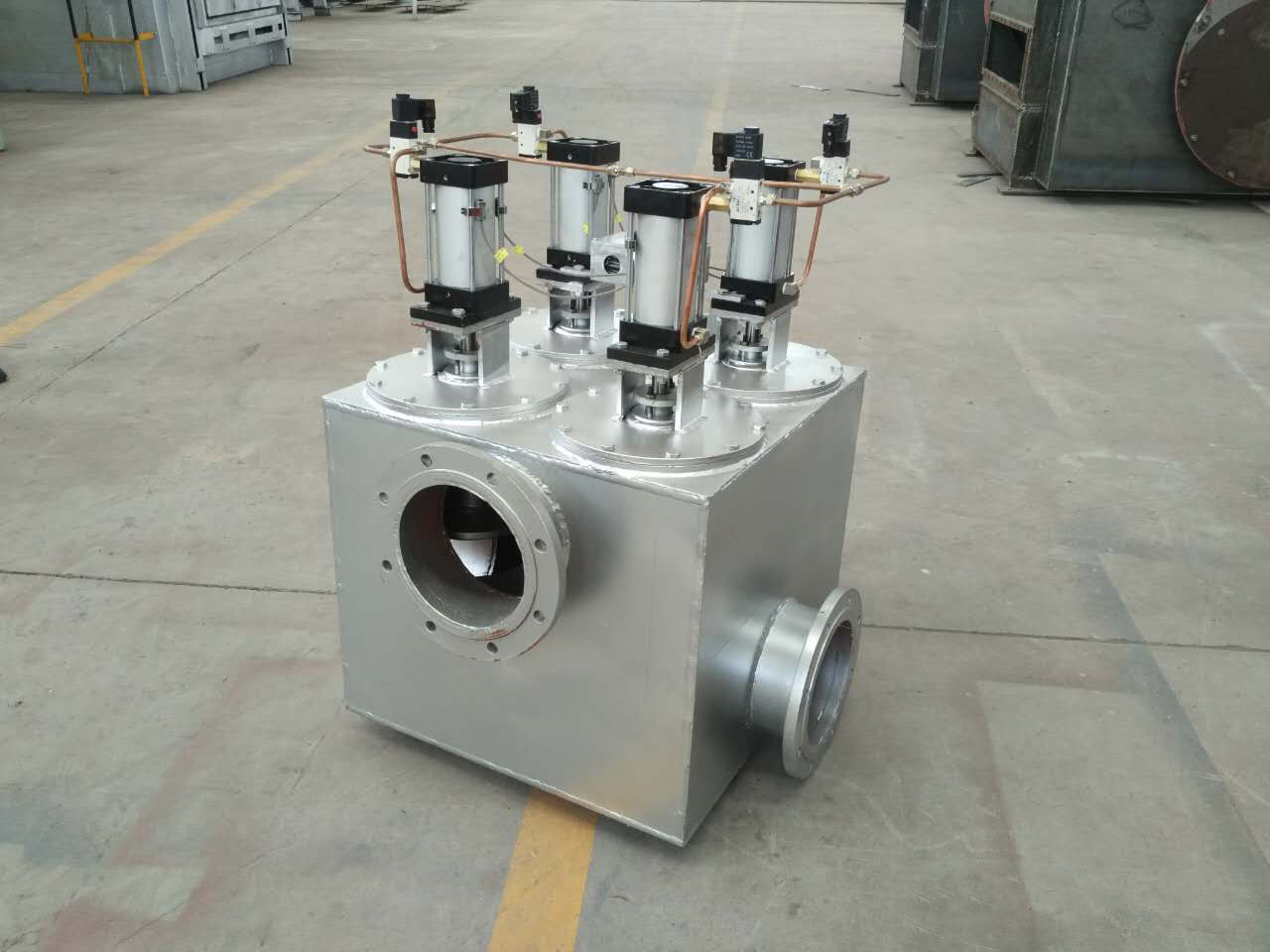

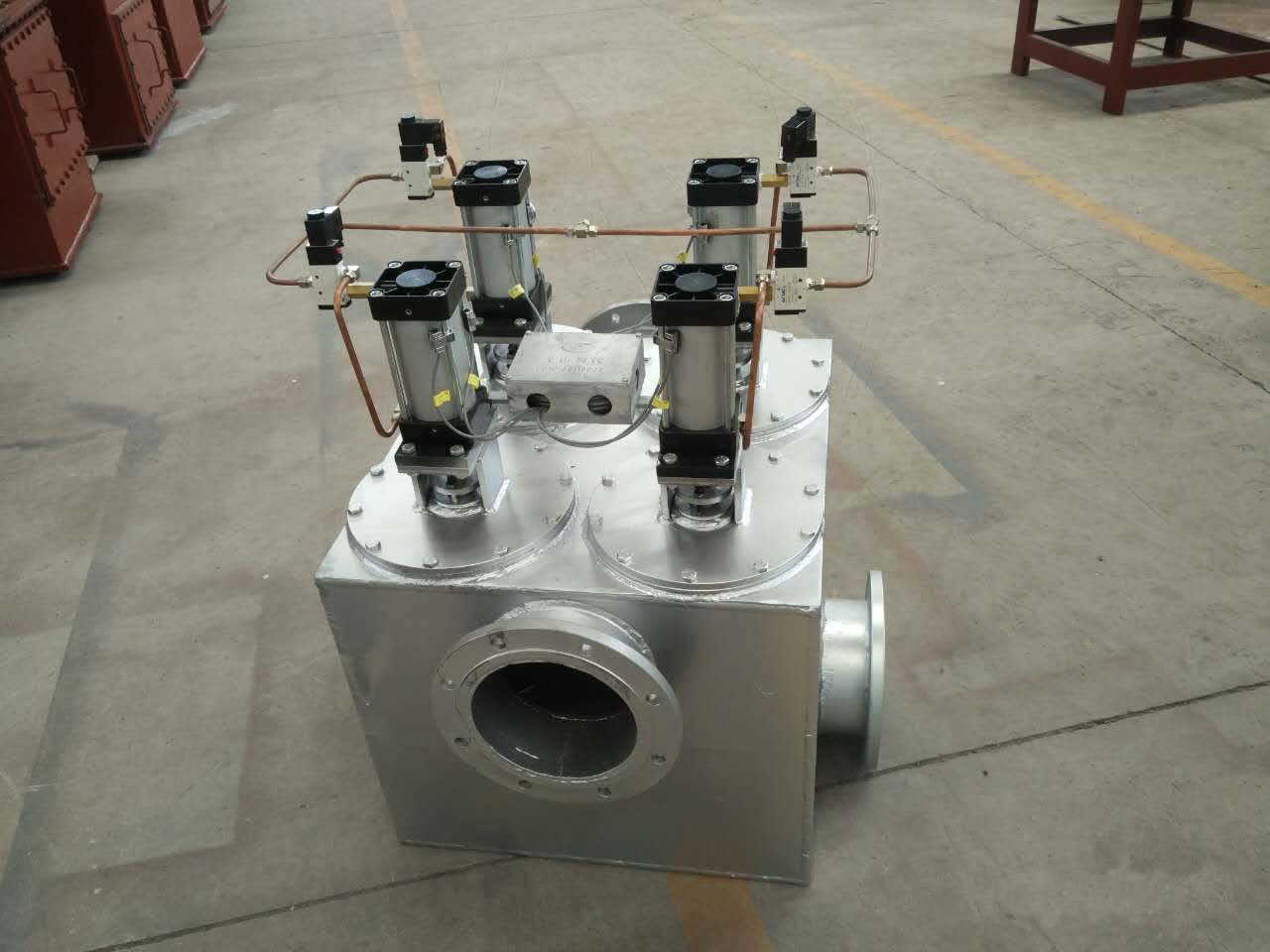

      產品實體圖片












      規格

      L1

      L2

      L3

      L4

      L5

      H1

      H2

      H3

      H4

      DN400

      800

      1640

      900

      1000

      550

      400

      1000

      1600

      2544

      DN500

      900

      1840

      1000

      1100

      600

      450

      1150

      1850

      2931

      DN600

      1000

      2040

      1100

      1200

      650

      500

      1300

      2100

      3250

      DN700

      1100

      2240

      1200

      1310

      700

      580

      1480

      2380

      3650

      DN800

      1200

      2440

      1300

      1410

      750

      630

      1630

      2630

      3996

      DN900

      1300

      2640

      1400

      1510

      800

      700

      1800

      2900

      4416

      DN1000

      1400

      2840

      1500

      1610

      850

      750

      1950

      3150

      4766

      DN1200

      1600

      3240

      1700

      1810

      950

      800

      2200

      3600

      5290


      規格

      H5

      D1

      D2

      K

      S

      m

      t

      n

      d

      DN400

      20

      540

      495

      3

      400

      8

      34

      16

      23

      DN500

      24

      645

      600

      3

      450

      8

      34

      16

      23

      DN600

      24

      755

      705

      3

      500

      8

      34

      20

      26

      DN700

      28

      860

      810

      3

      550

      8

      34

      24

      26

      DN800

      28

      975

      920

      3

      600

      8

      34

      24

      30

      DN900

      30

      1075

      1020

      3

      650

      8

      34

      24

      30

      DN1000

      30

      1175

      1120

      3

      700

      8

      34

      28

      30

      DN1200

      30

      1375

      1320

      3

      800

      8

      34

      32

      30


      注：進、出口方向可根據用戶要求靈活組合，若未在訂貨時聲明，則按（基本）圖所示制造。

      閥門流量系數C值

        規格DN(mm)

      400

      500

      600

      700

      800

      900

      1000

      1200

      流量系數C

      7400

      11500

      17000

      23900

      31900

      41000

      49000

      7300

      安裝須知

      1、LSP44系列閥門安裝接管時介質流向必須與閥門流向標志一致。

      2、閥門安裝時氣缸必須處于垂直狀態。

      3、閥門安裝時周?chē)枇舫鲎銐虻牟僮骺臻g。

      4、法蘭連接尺寸標準：GB9119-2000、PN0.6MPa、RF系列。

      注意事項

      1、輸送介質所含的塵土及硬質細粒不大于100mg/m3；

      2、當輸送介質含腐蝕性氣體時，訂貨時需特別注明。

      3、驅動氣缸的壓縮空氣應經氣動三大件處理后接入，正常工作壓力處于0.4－0.6MPa之間。

      4、當環境溫度低于4℃時，應對壓縮空氣干燥處理或使用不含水氮?dú)狻?nbsp;

      5、油霧器內不得缺潤滑油（長江以南地區30#機械油，長江以北地區15#機械油）。

      維護保養


        保養項目

      閥桿

      油霧器

      位置開關

      閥桿密封圈

      閥板密封圈

      閥體內腔

      保養內容

      涂潤滑油

      加油

      檢查、緊固

      檢查、更換

      檢查、更換

      清灰

      保養周期

      一周

      一周

      一月

      二月

      二月

      六月

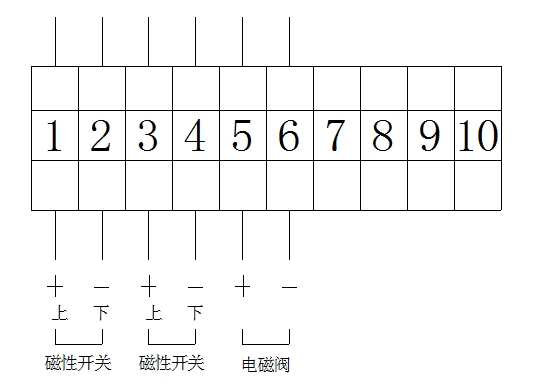

      電控接線圖

      電控接線圖

      LSP44系列
