列柱式三維傳導換熱器：是我公司設計、研究人員通過收集研究國內、國外各類換熱器相關資料的基礎上（尤其針對西德和意大利類似企業的換熱器設計和制造的研究），并通過冷、熱態試驗掌握了這種換熱器的設計、計算制造工藝等方面的訣竅，也掌握了產品質量檢查方法和安裝使用方面的技術，在國內最早應用于本公司的超級輻射管燒嘴上，并獲得成功。關鍵技術已申請國家發明專利保護，準備于2016年1月進行省級鑒定。
這種換熱器可以根據工程需要，可以為單行程或多行程。
列柱及殼體材質可根據不同溫度定制。

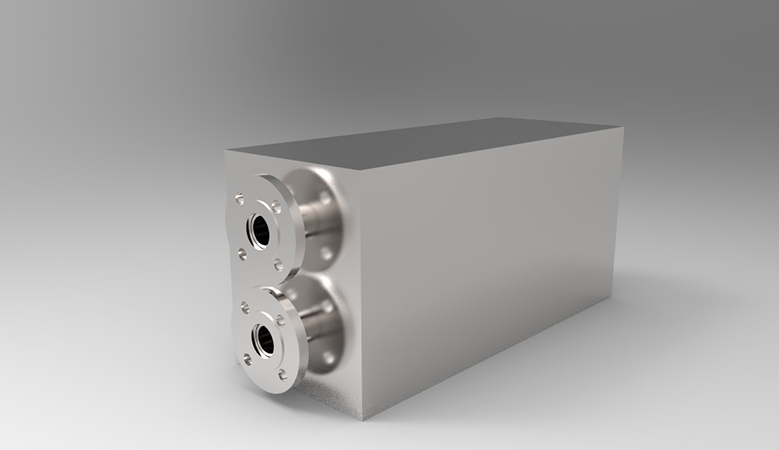

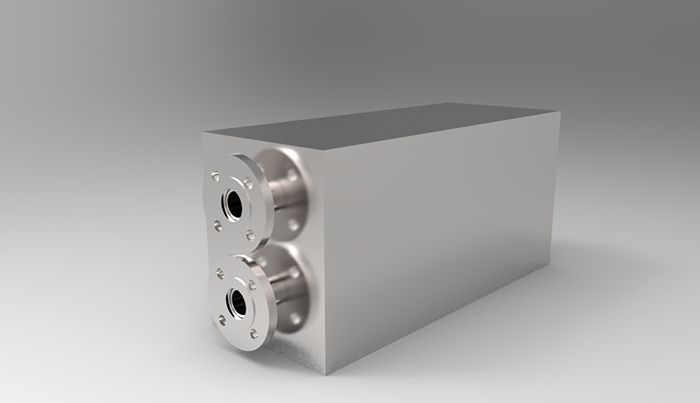

列柱式三維傳導換熱器組裝簡圖
通過三維傳導換熱方式，高效回收高溫煙氣中的余熱，對助燃空氣進行預熱，提高預熱空氣的溫度，降低排煙溫度，達到節能減排的效果。當進入換熱器的煙氣溫度在650~800℃，速度在5~8m/s，空氣預熱溫度在500~660℃，速度在8~5m/s的普通條件下，列柱式三維傳導換熱器的傳熱系數約在40w/m².k之間。遠高于同等條件的列管式、或片狀換熱器。其結構最緊湊，單位體積的換熱面積可達107m²。這種列柱式三維傳導換熱器特別適用于工業爐窯、輻射管燒嘴及其它煙氣的余熱回收。它既可以用于預熱空氣，也可以預熱煤氣，當煙氣溫度在400~800℃時，均可用這種換熱器將助燃空氣或煤氣（或同時預熱空氣和煤氣）預熱到250~660℃。
目前用戶所使用的老式直管式、U型管式以及片狀，都可以在不改變原有布局和土建基礎的條件下，采用本廠生產的列柱式三維傳導換熱器進行更新換代，更新后介質預熱溫度將明顯提高，節能效果更加顯著，爐子操作更順利。
換熱器外包耐火纖維包扎塊，四周自由膨脹，換熱器下部設支撐架，換熱器與支撐架之間墊20mm厚耐火纖維，加強換熱器的隔熱。

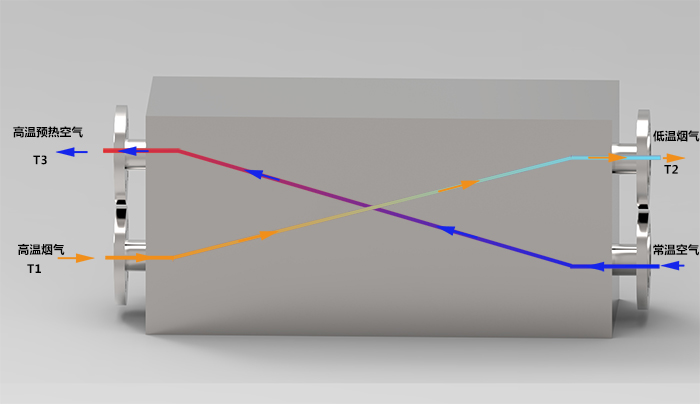

列柱式三維傳導換熱器原理圖
| 時間 | T1 煙氣進口溫度(℃) | T3 預熱空氣溫度(℃) | T2 煙氣出口溫度(℃) |
| 10:30 | 122 | 69 | 32 |
| 10:40 | 358 | 155 | 45 |
| 10:50 | 439 | 274 | 49 |
| 11:00 | 496 | 342 | 57 |
| 11:10 | 584 | 422 | 72 |
| 11:20 | 659 | 515 | 94 |
| 11:30 | 707 | 578 | 121 |
| 11:40 | 736 | 622 | 145 |
| 11:50 | 757 | 633 | 164 |
| 12:00 | 773 | 647 | 178 |
| 12:10 | 780 | 653 | 186 |
| 12:20 | 794 | 660 | 197 |
| 12:30 | 798 | 662 | 198 |
◆主要特點：
1）換熱效率高。
2）結構簡單、緊湊，體積?。蛔枇p失小。
3）安全可靠，不易出現腐蝕，壽命長。
4）連接方式靈活多變，使用范圍廣，可通過改變換熱片層數及換熱片大小，靈活改變換熱器傳熱能力。
◆維護：
按照使用說明規范操作，換熱器不需要維修，壽命可達3~5年，當停爐時，可以定期檢查，如果發現由于不完全燃燒造成柱壁掛灰，應吊出進行清理，一旦發現脫焊或柱件燒損，應吊出進行補修或更換。
◆使用操作要點：
1）如果空氣預熱溫度超過最高設計值時，應立即放散熱空氣。
2）進入換熱器的煙氣溫度一般不能高于設計條件規定以上50~100℃（根據工程情況而定），超過時必須摻冷風或煙氣放散。
3）當停爐時，不能立即停止鼓風，必須事先打開熱空氣放散閥，關閉煙道閘門。當進入換熱器的煙氣溫度低于400℃以下時，方可關閉助燃風機。
4）突然停電容易造成換熱器燒壞，應該盡量防止。如果出現這種情況，爐子控制系統應能自動關閉煙道閘門，不能自動時用手動。
5）應該控制好燒嘴的空燃比，嚴禁不完全燃燒產物在煙道繼續二次燃燒。
