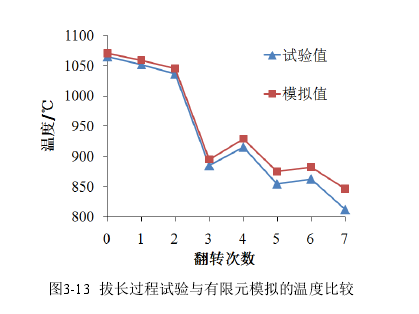

圖 3-13 為拔長過程中鍛件側面的有限元模擬溫度與試驗溫度的對比。模擬和試驗過程采用翻轉 180°和 90°交替的翻轉方式。第 0 次翻轉表示鍛打前鍛件表面溫度，第 1次翻轉表示第一趟鍛打后（翻轉前）鍛件側表面溫度。由圖可見，起初的 2 次翻轉鍛件側面溫度變化比較小，這是由于鍛打過程鍛件側面只與空氣接觸，傳熱比較少。而鍛件側面溫度在第 3 次翻轉前急速下降，這是由于第 3 次翻轉前鍛打的是翻轉了 90°鍛件表面，鍛件的測量側面原來與砧面接觸，傳熱系數大，溫度下降比較快。在第 4 次翻轉前鍛件側面溫度又略有升高，這是由于第 4 次翻轉前鍛打了翻轉了 180°的表面，鍛件的測量側面在此過程不與砧接觸，溫度較高的鍛件心部會向鍛件測量側面?zhèn)鳠?，因此測量側面溫度會略有升高，且在后面的測量，鍛件測量面溫度會呈曲折下降趨勢。

綜合有限元模擬與試驗結果的比較，溫度變化趨勢基本一致，鍛造過程試驗測量溫度要稍小于有限元模擬值，且隨著測量次數的增多，兩者之間的差值會擴大，最大絕對溫差為 34°，相對于材料的鍛造溫度區間，相對誤差為 8.5%。誤差產生的主要原因和前面鐓粗過程誤差產生原因相同，在試驗測量過程需要停頓測量溫度和鍛件尺寸，且時間比較難以控制，導致了試驗過程時間大于有限元模擬時間，所以試驗過程鍛件溫度下降快一些。
