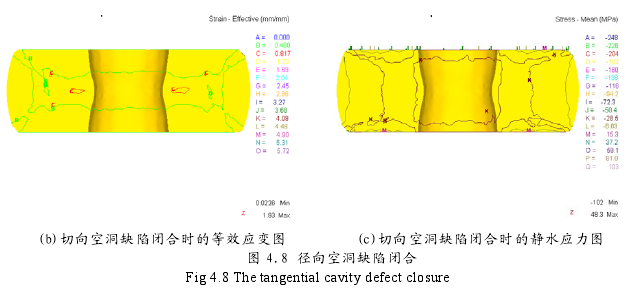

由圖4. 8 ( a)可以看出，切向空洞缺陷的鍛合過程是比較理想的，首先空洞中間內(nèi)壁先從內(nèi)向外變形，空洞徑向尺寸減小，并逐步與外壁貼靠、然后才逐步向軸向方向擴(kuò)展，直到完全閉合。缺陷閉合時(shí)墩粗壓下量為27. 4%，空洞缺陷閉合處等效應(yīng)變?yōu)?. 408，空洞缺陷閉合處的靜水應(yīng)力為壓應(yīng)力，大小為一20. 8MPa，說(shuō)明軸向變形能夠比較容易的鍛合切向空洞缺陷。

由以上四組模擬結(jié)果不難看出空洞方向與變形方向垂直的比較容易鍛合，與變形方向平行的不容易甚至不能鍛合。考慮到與后續(xù)芯軸拔長(zhǎng)和馬杠擴(kuò)孔工藝的銜接，軸向加載時(shí)我們即不希望空心鋼錠內(nèi)壁產(chǎn)生折疊也不希望內(nèi)壁出現(xiàn)鼓形，因此考慮到實(shí)際的鍛造工藝允許的墩粗壓下量，我們可以得出，在一定壓下量的墩粗下，墩粗不能鍛合軸向空洞缺陷，而且軸向缺陷有增大趨勢(shì)。
