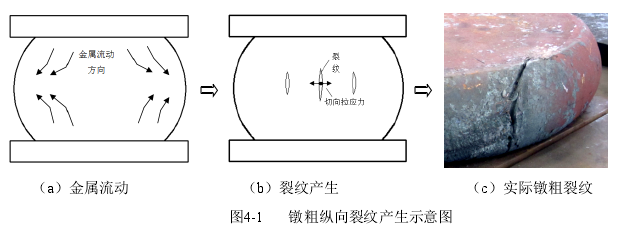

裂紋是鍛造生產(chǎn)中常見的主要缺陷之一，通常是先形成微觀裂紋，再擴(kuò)展成宏觀裂紋。在鐓粗時(shí)，鍛件的中間區(qū)域的變形量大，而兩端由于受到摩擦力影響變形較小，鍛件兩端金屬向中間流動(dòng)時(shí)，中間金屬受到擠壓而向外，向外流動(dòng)的金屬便使金屬表面產(chǎn)生切向的附加拉應(yīng)力。在鐓粗實(shí)際過程中，由于金屬材料變形不均勻引起的金屬表面的切向拉應(yīng)力，從而容易導(dǎo)致金屬材料側(cè)表面縱向裂紋的產(chǎn)生（如圖 4-1 所示）。

根據(jù)鐓粗縱向裂紋產(chǎn)生的分析，從宏觀來看，裂紋產(chǎn)生的主要原因是由于鐓粗過程鍛件表面產(chǎn)生拉應(yīng)力。但從細(xì)觀的角度分析，金屬材料內(nèi)部空穴的形核、擴(kuò)張和聚合才是導(dǎo)致鐓粗縱向裂紋產(chǎn)生的最終原因。因此可以利用臨界空穴擴(kuò)張比來作為鐓粗縱向裂紋產(chǎn)生的判斷依據(jù)，從理論上對(duì)鐓粗縱向裂紋進(jìn)行預(yù)測(cè)，從而改善鐓粗工藝，避免裂紋的產(chǎn)生。

鳳谷工業(yè)爐集設(shè)計(jì)研發(fā),生產(chǎn)銷售,培訓(xùn)指導(dǎo),售后服務(wù)一體化,專利節(jié)能技術(shù)應(yīng)用,每年為企業(yè)節(jié)省40%-70%的能源成本,主要產(chǎn)品加熱爐,工業(yè)爐,節(jié)能爐,蓄熱式爐,垃圾氣化處理設(shè)備，歡迎致電咨詢:0510-88818999
