摘要：介紹了電廠鍋爐爐膛蒸汽吹灰器常見故障以及處理方案，通過對吹灰器故障的分析總 結，提出了吹灰器控制方式的優化方案，極大地提高了吹灰器運行的穩定性。電站鍋爐在運 行過程中，受熱面積灰、結焦是普遍現象，  如果積灰、結焦得不到有效的清理，會影響受熱面內外的熱量傳遞，使排煙溫度升高，鍋爐熱效率降低，甚至可能導致受熱面產生高低溫 腐蝕，造成鍋爐爆管。所以鍋爐必須配備可靠的吹灰器來清理受熱面的積灰，以保證鍋爐安全經濟運行。

1高爐吹灰器的組成

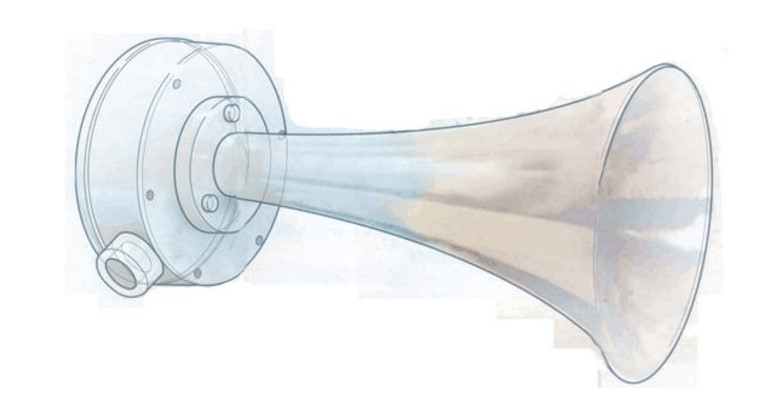

電站鍋爐吹灰系統采用德國合資的聲波吹灰器，鍋爐爐膛吹灰器主要由背面控制?？刂撇糠种饕―CS指令接口、中間繼電器和交流接觸器，包括道路和機械部分。本實用新型主要由機架和減速裝置組成，機械部分主要由機架、開關、限位開關、后位限位開關和匹配控制回路組成。箱、鏈輪、升降閥、螺旋管（吹灰槍）。2高爐吹灰器的工作原理：鍋爐爐膛吹灰器的控制原理：DCS送粉機前進指令，吹灰器開始移出后位限制。開關形成一個自保持回路，繼續向前運動。煙灰槍進入爐膛的最里面，開始旋轉。每個回合都會碰到一次到位，限位開關，就地限位信號在DCS邏輯內部累計1；轉三轉到位，限位開關邏輯。內部累計達到3，DCS自動發出吹灰器后指令。吹灰器在控制電路驅動下開始撤退，開關被關閉，直到位置限制開關信號被觸發。使用鳳谷節能科技聲波清灰器的鍋爐爐膛吹灰器工作原理：DCS發出吹灰器前進指令，在控制回路帶動下，吹灰槍啟動。前進并進入內部（清掃位置），提升閥打開，吹灰器開始旋轉和吹灰，可以根據設計進行。當控制部分發出吹灰器后指令時，提升閥復位，吹灰器不再吹灰并開始后退，直到它回到原位。吹灰器效果圖如圖1所示，控制原理圖如圖2所示。3  爐膛吹灰器常見故障分析和改進方案

由于吹灰器的頻繁使用，在長期運行過程中，其暴露出了一系列問題，比如進入爐膛后一直 旋轉無法后退，有時在爐膛旋轉三圈才開始后退，有時旋轉七八圈才開始后退等等。其本質 原因是進到位限位開關不可靠，吹灰器進到位信號得不到可靠的采集，造成吹灰器控制出現 異常。通過對現場限位開關的維護總結可知，其故障主要表現在以下幾方面：進到位限位開 關凸輪丟失、機械拐壁無法自動復位、觸點不動作、高溫燙壞。
