隧道窯是陶瓷、耐火材料、電瓷等企業關鍵的熱工設備，也是耗能比較大的設備。在這些工業的通用工藝流程中，能耗主要體現在原料的加工、成形、干燥與燒成四大步驟，其中干燥和燒成工序的能耗約占總能耗80％。有報道陶瓷工業能耗中約60％用于燒成工序。高性能耐火保溫絕熱材料在隧道窯爐上的應用，不僅可以減薄窯壁的厚度，更重要的是大大減少窯墻的蓄熱和散熱達到節能。

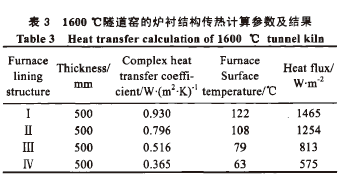

以爐墻內壁溫度為1600℃隧道窯為例，爐襯厚度500 mm，爐襯耐火材料分別為氧化鎂磚、氧化鋁空心球磚、輕質粘土保溫磚、JM23絕熱保溫磚、輕質莫來石耐火磚、耐火纖維板。設計的1600℃隧道窯爐襯結構如下：爐襯結構I為40 mm纖維板+230 mm輕質粘土保溫磚+230 mm氧化鎂磚的復合爐襯；爐襯結構Ⅱ為40 mm纖維板+230 mm輕質粘土保溫磚+230 l'nm氧化鋁空心球磚的復合爐襯；爐襯結構Ⅲ為40 mm纖維板+l 15 mm JM23絕熱保溫磚+1 15 mm輕質莫來石耐火磚+230 mm氧化鋁空心球磚的復合爐村；爐襯Ⅳ為采用l 10 mm纖維板+l 15 mm JM23絕熱保溫磚+115mm輕質莫來石耐火磚+160 mm A1302空心球磚的窯襯結構。爐墻外壁的對流輻射綜合傳熱系數和計算環境溫度數值同上(見表3)。

由表3可知，4種爐襯結構的最外層都加入了纖維板，其熱流密度在1500～500 W／m2之間。爐襯結構I和爐襯結構II相比，爐襯內壁厚度為230 mm的爐襯材料不同，材質分別為氧化鎂磚和氧化鋁空心球磚，可以看出，后者的外壁溫度和熱流密度均小于前者。爐襯結構Ⅳ和爐襯結構ⅡI相比，外層纖維板厚度增加了70 mm，而內層氧化鋁空心球磚厚度減少了70 mm，總厚度相同，爐襯Ⅳ的熱流密度為爐襯Ⅲ的70％。

圖2為隧道窯爐墻的一維溫度場，可以看出4種復合爐襯的爐墻外表面溫度分別為122，108，79和63℃。考慮到初始投資、使用壽命和節能的綜合效益，爐襯Ⅳl 10 mm纖維板+115 mm JM23絕熱保溫磚+1 15mm輕質莫來石耐火磚+160 mill A1302空心球磚具有最好的節能效果。
