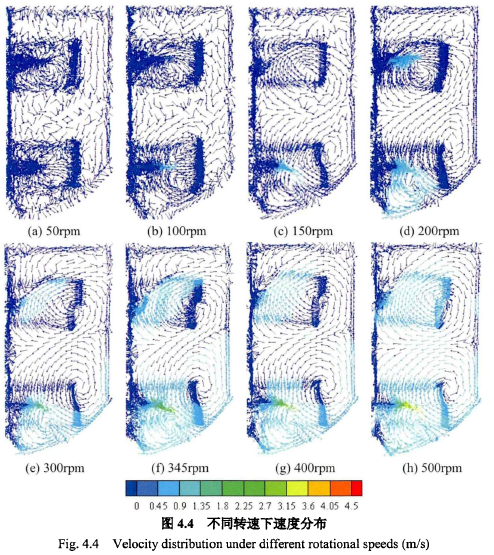

由圖4.4可知，50~100rpm體系速度矢量極為混亂且流體運動速度較小，速度不足0.5m/s，這是由于低轉速難以使流體強制流動，釜內流型還未完全形成所致。而其他各體系均有趨勢明顯的速度分布，上層的PBTD45為軸向流槳，槳葉末端形成向下的速度漩渦，下層DT-6槳葉末端流體向壁面擴展，撞擊壁面后分成兩股，一部分沿壁面向上流動，一部分沿壁面向下流動，然后轉向流回槳葉區。這與PBTD45和DT-6槳葉的實際流動特征相符。隨攪拌速度的增加，流體速度也有明顯地增加，上層和下層槳葉的速度分別增至1.0m/s和3.0m/s。各體系內最大速度均出現在DT-6槳葉處，其附近流動比較劇烈，使顆?？焖俜稚ⅲ瑫r(shí)上層葉輪產生軸向循環流有利于攪拌釜內整體流動。
