2． 3 甲基乙烯基MQ 硅樹脂對(duì)消泡劑性能的影響

甲基乙烯基MQ 硅樹脂可以有效提高二氧化硅的分散性，進(jìn)而加強(qiáng)二氧化硅與二甲基硅油的協(xié)同消、抑泡性能。但是加入過(guò)多會(huì)導(dǎo)致硅膏乳化困難，消泡劑乳液穩(wěn)定性降低。因此甲基乙烯基MQ 硅樹

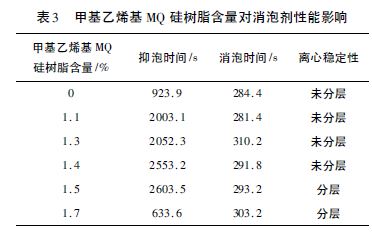

脂的含量對(duì)有機(jī)硅消泡劑有很大影響。甲基乙烯基MQ 硅樹脂含量對(duì)有機(jī)硅消泡劑的性能影響如表3所示。綜合考慮，甲基乙烯基MQ 硅樹脂的最優(yōu)含量為1．4wt%。

2． 4 乳化劑對(duì)消泡劑性能的影響

硅膏與起泡體系互不相溶，為了使其能夠在起泡體系表面迅速鋪展和分散，需要對(duì)硅膏進(jìn)行乳化。因此要考慮乳化劑與硅膏具有接近的HLB 值，且Span60 和Tween60 非離子型乳化劑發(fā)泡能力低，不會(huì)影響電廠脫硫過(guò)程，同時(shí)二者和二甲基硅油都是具有支鏈結(jié)構(gòu)的有機(jī)聚合物，乳化過(guò)程中三者可以有效結(jié)合，降低乳化過(guò)程中固－ 液界面能量，提高乳化效果。因此，選擇Span60 和Tween60 作為復(fù)合乳化劑。

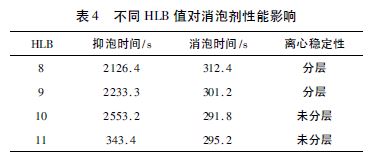

乳化劑HLB 值對(duì)有機(jī)硅消泡劑的性能影響如表4所示，乳化劑含量對(duì)有機(jī)硅消泡劑的性能影響如表5 所示。

從表4 可知，有機(jī)硅消泡劑的消、抑泡性能隨著乳化劑HLB 值的增加呈先增加后降低趨勢(shì)。當(dāng)乳化劑HLB 值等于10 時(shí)，復(fù)合乳化劑與硅膏具有相近的HLB 值，從而形成了消、抑泡性能和穩(wěn)定性都較好的消泡劑乳液，所以復(fù)合乳化劑最優(yōu)HLB 值為10。

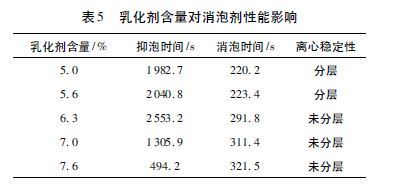

從表5可知，有機(jī)硅消泡劑隨著乳化劑含量增加其穩(wěn)定性明顯增強(qiáng)，但是消泡劑抑泡性能隨著乳化劑含量增加而先增強(qiáng)后減弱，消泡性能隨著乳化劑含量增加而持續(xù)減弱，當(dāng)乳化劑含量為6． 3wt%，消泡劑具有最優(yōu)性能。綜合考慮，乳化劑的最優(yōu)含量為6． 3wt%。
