水位表是一種反映液位的測量儀器，用來表示汽包內水位的高與低，可協助司爐人員監視汽包水位的動態，以便控制汽包水位在正常范圍之內。

水位表的工作原理和連通器的原理相同，因為汽包是一個大容器，當將它們連通后，兩者的水位必定在同一高度上，所以水位表上顯示的水位也就是汽包內的實際水位。

常用的水位表有玻璃管式、平板式和低地位式三種。下面主要介紹玻璃管式水位表。

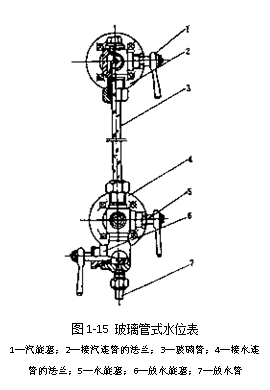

玻璃管式水位表主要由玻璃管、汽旋塞、放水旋塞等構件組成，如圖1-15所示。

圖中三個旋塞的手柄都是向下的，表明汽旋塞和水旋塞都是通路，而放水旋塞是閉路。這是水位表正常工作時的位置，與一般使用的旋塞通路相反。如果手柄不是向下，一旦受到碰撞或震動，很容易下落，從而由于改變了旋塞通路位置而發生事故。

在汽包運行時，必須同時打開水位表的汽旋塞和水旋塞。如果不打開汽旋塞，只打開水旋塞，汽包內的水也會經水連管進入玻璃管內。但是，此時汽包內的壓力高于玻璃管內的壓力，玻璃管內的水位必然高于汽包內的實際水位，而形成假水位；反之，如果不打開水旋塞，只打開汽旋塞，由于蒸汽不斷冷凝，會使玻璃管內存滿水，同樣也會形成假水位。所以只有同時打開水位表的汽、水旋塞，使汽包和玻璃管內的壓力一致，才能使水位顯示正確。水位表玻璃管中心線與上下旋塞的垂直中心線應互相重合，否則玻璃管受扭力容易損壞。

水位表應有防護罩，防止玻璃管炸裂時傷人。最好用較厚的耐熱鋼化玻璃管罩住，但不應影響觀察水位，不能用普通玻璃板作防護罩，否則當玻璃管損壞時會連帶玻璃板破碎，反而增加危險。有的用薄鐵皮制成防護罩，為了便于觀察水位，在防護罩的前面開有寬度大于12mm，長度與玻璃管可見長度相等的縫隙，并在防護罩后面留有較寬的縫隙，以便光線射入，使汽化工清晰地看到水位。

為防止玻璃管破裂時汽水噴出傷人，最好配用帶鋼球的旋塞。當玻璃管破裂時，鋼球借助汽水的沖力，自動關閉旋塞。

玻璃管式水位表結構簡單，制造安裝容易，拆換方便，但顯示水位不夠清晰，玻璃管容易破碎，適用于工作壓力不超過1.6MPa的高壓容器，常用規格有Dg15和Dg20兩種。
