無焰燃燒器是氣體燃料與空氣先混合然后再燃燒的燃燒裝置。這類燃燒器由于預先混合，故燃燒火焰短，但要有壓力較高的煤氣（＞10kPa），且助燃空氣不能預熱到很高溫度。工業上常用的是噴射式無焰燃燒器，由于其結構簡單，不用鼓風機，所以在加熱爐上亦常被使用。無焰燃燒器的原理如圖1-23所示。

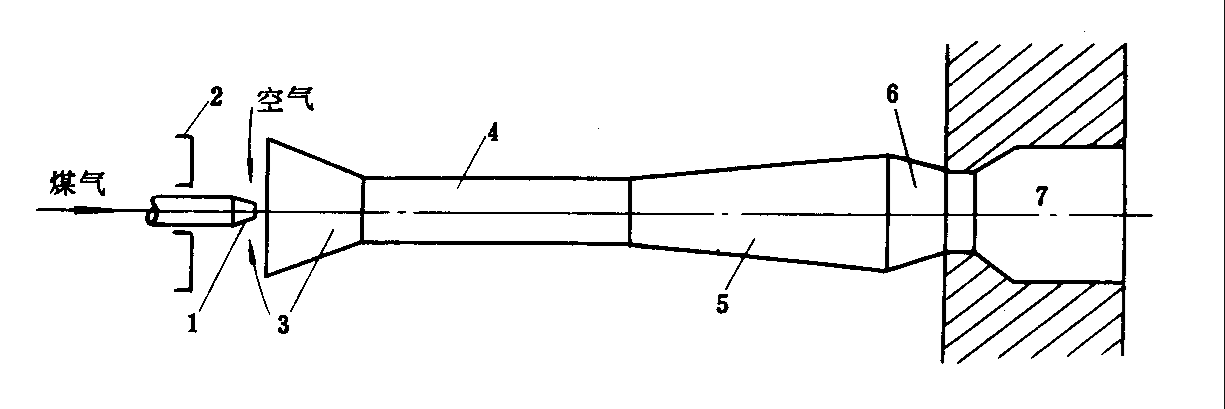

圖1-23 無焰燃燒燒嘴示意圖

1—煤氣噴口；2—空氣調節閥；3—空氣吸入口；4—混合管；5—擴張管；6—噴頭；7—燃燒坑道

煤氣以高速由噴口1噴出，空氣由吸入口3被煤氣流吸入，因為煤氣噴口的尺寸已定，煤氣量加大時，煤氣流速增大，吸入的空氣量也按比例自動增加?？諝庹{(diào)節閥2可以沿?zé)燧S線方向移動，用來改變空氣吸入量，以便根據需要調節過剩空氣量。煤氣與空氣在混合管4內進行混合，然后進入一段擴張管5，它的作用是使混合氣體的靜壓加大，以便提高噴射效率?；旌蠚怏w由擴張管出來進入噴頭6，噴頭是收縮形，以保持較大的噴出速度，防止回火現象。最后混合氣體被噴入燃燒坑道7，坑道的耐火材料壁面保持很高的溫度，混合氣體在這里迅速被加熱到著火溫度而燃燒。

這類燒嘴視空氣預熱與否分為冷風和熱風噴射式燒嘴兩種。又可根據煤氣發熱量的高低分為低發熱量及高發熱量兩種燒嘴。

噴射式無焰燃燒器在我國已標準化，系列化了，使用時只需根據燃燒能力選用即可。

最后應明確一點，任何型式的燒嘴都不是萬能的，在選用時，必須根據爐子結構的特點、加熱工藝的要求、燃料條件等綜合考慮之。
