本次試驗的目的是研究高強鋁合金的熱變形行為和顯微組織在熱變形中的演化規(guī)律。

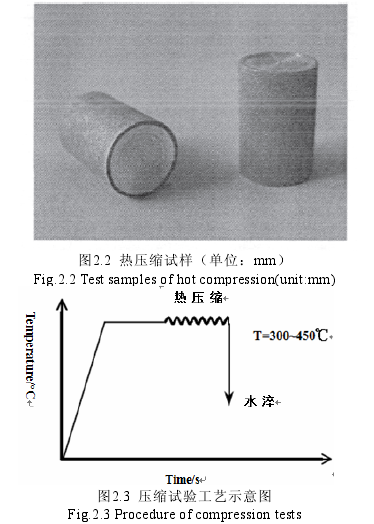

試驗所用的原始坯料尺寸為Φ250mm，均勻化退火后在鑄錠D/4直徑處取尺寸為Φ8mmX 12mm的圓柱體試樣，如圖2.2所示。在本校的Gleeble-1500D熱力模擬試驗機上進(jìn)行軸對稱高溫壓縮試驗。為了消除接觸面上的摩擦，使壓縮試樣處于單向應(yīng)力狀態(tài)，在實驗過程中，試樣的兩端墊有石墨紙。熱壓縮試樣以30℃/S的加熱速度加熱至變形溫度，保溫3 min后進(jìn)行熱壓縮，變形后試樣快速進(jìn)行水淬處理，保留高溫?zé)嶙冃魏蟮慕M織。在實驗過程中，由Gleeble-1500D熱模擬機的計算機自動采集壓力、溫度、位移、真應(yīng)力、真應(yīng)變、時間等變形條件的試驗數(shù)據(jù)，數(shù)據(jù)整理并經(jīng)Origin軟件繪制出真應(yīng)力一真應(yīng)變曲線。試驗工藝如圖2.3 。

熱壓縮試驗方案1:

試驗?zāi)康?獲得材料的高溫流變應(yīng)力曲線。

熱變形參數(shù):

變形量:50%(真應(yīng)變0.69 ) ;

變形溫度(℃): 300, 350, 400, 450;

應(yīng)變速率(s-1):ε=0.001,  ε =0.01、ε =0.1、ε=1, ε=10

熱壓縮試驗方案2:

試驗?zāi)康?研究應(yīng)變對微觀組織演變影響的規(guī)律;

變形速率:s =0.01 s-1;

變形溫度(℃): 300, 350, 400, 450;

變形量(%):10, 15, 20, 30, 40, 60, 80

鳳谷工業(yè)爐集設(shè)計研發(fā),生產(chǎn)銷售,培訓(xùn)指導(dǎo),售后服務(wù)一體化,專利節(jié)能技術(shù)應(yīng)用,每年為企業(yè)節(jié)省40%-70%的能源成本,主要產(chǎn)品加熱爐,工業(yè)爐,節(jié)能爐,蓄熱式爐,垃圾氣化處理設(shè)備，歡迎致電咨詢:0510-88818999
