1)室溫拉伸

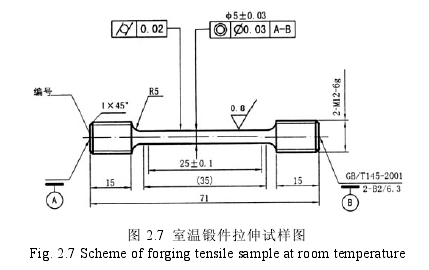

室溫鍛件拉伸試樣按中國(guó)人民共和國(guó)航空工業(yè)標(biāo)準(zhǔn)中室溫拉伸試樣規(guī)格加工而成(圖2.7。在WDW-100KN試驗(yàn)機(jī)上進(jìn)行拉伸試驗(yàn)，獲得材料的屈服強(qiáng)度(δs）、抗拉強(qiáng)度(Rm}，計(jì)算其延伸率(δ)和斷面收縮率(Ψ）。室溫拉伸性能測(cè)試在WDW-10KN型拉伸機(jī)上進(jìn)行，試驗(yàn)過(guò)程按照HB5143-96進(jìn)行，拉伸速率為1 mm/min，每個(gè)測(cè)定值為3次測(cè)量的平均值。

2)電導(dǎo)率測(cè)試

高強(qiáng)鋁合金的電導(dǎo)率和合金的抗應(yīng)力腐蝕能力密切相關(guān)，電導(dǎo)率高則對(duì)應(yīng)著較高的抗應(yīng)力腐蝕能力。所以通常都采用電導(dǎo)率來(lái)間接衡量與判斷合金的抗應(yīng)力腐蝕性能。本實(shí)驗(yàn)的電導(dǎo)率測(cè)試在SIGMASCOPE SMP10型電導(dǎo)儀上進(jìn)行，測(cè)量前用標(biāo)準(zhǔn)塊進(jìn)行校準(zhǔn)。每次取值為3次測(cè)量的平均值(單位為%AICS)。

3)斷裂韌性

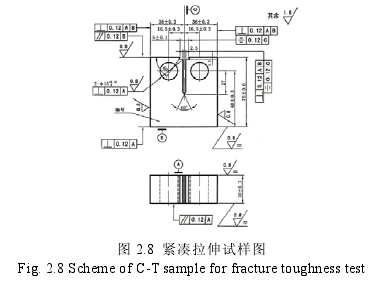

用于檢測(cè)金屬材料斷裂韌性的標(biāo)準(zhǔn)試樣主要有三點(diǎn)彎曲試樣和緊湊拉伸試樣，這里采用緊湊拉伸試樣，試樣的尺寸如圖2.8所示。斷裂韌性測(cè)試在MTS-810型高頻試驗(yàn)機(jī)上進(jìn)行，測(cè)試按照HB5287-96進(jìn)行，取3個(gè)試樣的平均值。

鳳谷工業(yè)爐集設(shè)計(jì)研發(fā),生產(chǎn)銷售,培訓(xùn)指導(dǎo),售后服務(wù)一體化,專利節(jié)能技術(shù)應(yīng)用,每年為企業(yè)節(jié)省40%-70%的能源成本,主要產(chǎn)品加熱爐,工業(yè)爐,節(jié)能爐,蓄熱式爐,垃圾氣化處理設(shè)備，歡迎致電咨詢:0510-88818999
