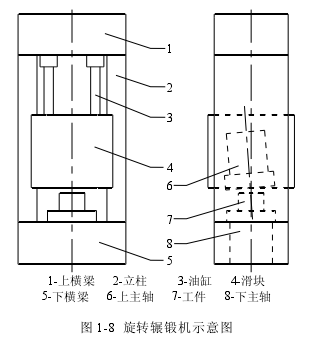

鋁合金車輪旋轉輾鍛機是由擺頭、滑塊、油缸、機身(上橫梁、下橫梁、立柱和拉緊螺栓等)和機械傳動系統等5部分組成。旋轉輾鍛機的結構相比傳統鍛壓設備多兩個軸線成5。夾角的上、下主軸和相應機械傳動系統。其中一個為帶動滑塊做直線運動的液壓傳動系統，另一個為使主軸繞軸線轉動的機械傳動系統。旋轉輾鍛壓力機的結構簡圖如圖1-8所示。

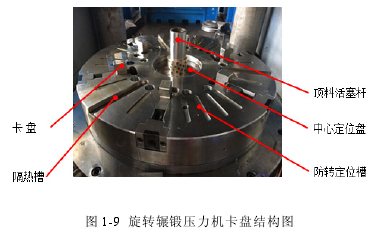

旋轉輾鍛上力機的主軸相連下模具分別與旋轉輾鍛壓力機的上、下卡盤相連，卡盤與旋轉輾鍛壓工作時下模及卡盤跟隨下主軸高速旋轉，上模在旋轉輾鍛壓力機的滑塊帶動下做軸向運動，旋轉輾鍛壓力機卡盤結構如圖1-9所示。

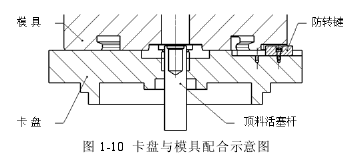

鋁合金車輪旋轉輾鍛壓力機模具與卡盤的配合情況如圖1-10所示，圖中模具的中心定位槽與卡盤的定位盤配合，實現模具的徑向定位;模具防轉槽與卡盤防轉定位槽中防轉鍵配合，實現約束模具與卡盤之間的相對轉動;旋轉輾鍛壓力機卡盤的卡爪與模具的卡爪槽配合面貼合，實現卡盤對模具的卡緊。
