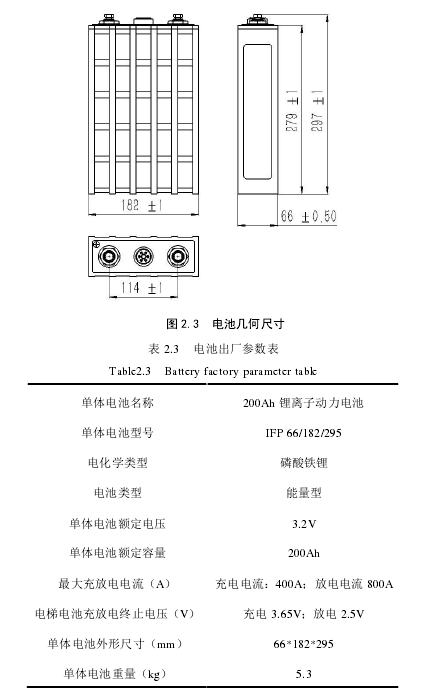

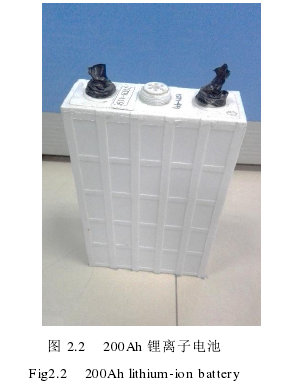

本項目所采用的電池為某公司純電動物流車所用的方型磷酸鐵鋰電池，電池實物如圖2.2，其具體幾何尺寸如圖2.3，其出廠參數表如表2.3所示。參照圖2.3，將尺寸279mm方向定為Y軸方向，垂直于Y軸表面稱為上、下表面，將尺寸182 mm方向取名為x軸方向，垂直于x軸的表面取名為左、右表面，將66mm尺寸方向定為z軸方向，垂直于z軸的表面取名為前、后表面。

該型號電池由以下幾個零件組成:塑料外殼、蓋板、安全閥蓋、正負極柱及其正六角螺母螺帽平墊圈、內核。鋰離子動力電池在充放電過程中，不同位置溫度不同。本節實驗是為了獲得此電池在不同的充放電電流下，其表面的溫度分布情況，為之后的電池單體熱模型的建立提供對比的參考。實驗利用浙江金艾聯溫度巡檢儀采集電池表面的溫度，在電池單體的正極柱、負極柱和單體電池的前后表面中心處，具體位置如圖2.4所示。布置完溫度傳感器后，將電池放置于恒溫實驗箱內，箱體內溫度設定為30℃,濕度設置為42 070。電池表面溫升實驗以67A對鋰電池單體進行恒流充電，以不同倍率的電流進行恒流放電，單個充電或放電實驗之間必須間隔3個小時以保證電池整體溫度回復為30 ℃。放電實驗過程如下:

(1)先進行2次67A恒流充放電，以激活電池。再對電池進行67A的恒流充電，使其達到3.6_5V的截止電壓，然后用3.6V的電壓進行恒壓充電，電流為6A時充電停止以標定鋰動力電池的容量狀態。

(2)充電完成后將鋰動力電池放置在恒溫實驗箱，設置恒溫實驗箱溫度為30 ℃擱置3個小時。

(3)進行67A恒流放電，電池電壓為2.6V時停止放電。

(4)將電池靜置半個小時后進行67A恒流充電，電池電壓達到3.6_5V停止，用3.6V的電壓進行恒壓充電，電流為6A時充電停止。

(5)將電池在恒溫箱實驗箱內靜置3個小時。

(6)進行133A恒流放電，電池電壓達到2.6V時停止放電。

C7)將電池靜置半個小時后進行67A恒流充電，電池電壓達到3.6_5V停止，用3.6V的電壓進行恒壓充電，電流為6A時充電停止。

(8)將電池在恒溫箱實驗箱內靜置3個小時。

(9)進行200A恒流放電，電池電壓達到2.6V時停止放電，實驗結束。

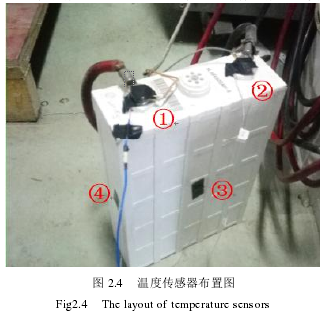

如圖2.4所示，將鋰動力電池正極柱處的溫度傳感器標號為1，負極柱處的溫度傳感器標號為2，前、左面中心處的溫度傳感器標號分別為3, 4。測試實驗用金艾聯溫度巡檢儀感應測點的溫度值，存入U盤后對結果進行后處理。

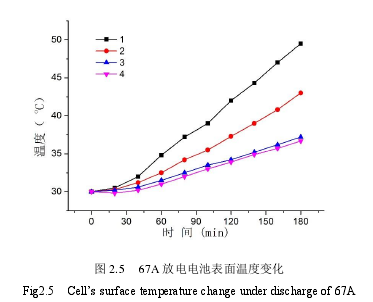

67A放電電池表面溫度變化如圖2.5所示，測點1溫度最高為49.5 ℃，由于在鋰動力電池正負極柱處大電流集結，所以溫度上升較快。在前面一段時間內，測點3和測點4即鋰動力電池表面的溫度變化比較慢，后面時間段溫度變化越來越快，最后放電結束時左面中心溫度達到37.6 ℃，其原因在于當電池單體SOC較大時，歐姆內阻和極化內阻都比較小，當SOC低于一定值(通常小于0.4 )時，隨著SOC的下降，動力電池極化內阻迅速增大，極化內阻會產生大量熱量集聚，加快了鋰動力電池溫度的上升速度。測點3的溫度值一直略高于測點4，因為測點4所在的面自然對流散熱面積最大，散熱能力強于測點3所在的左面。

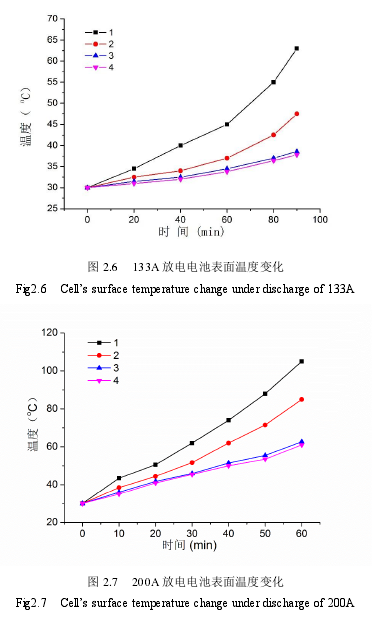

133A和200 A恒流放電試驗下電池的發熱情況如圖2.6和2.7所示。從圖2.6和圖2.7的溫升曲線可知，133A放電最終測點1溫度最高為63.7 ℃ , 200A放電最終測點1溫度最高為108℃,鋰動力電池的極柱處溫度升高很快，這是由于極柱材料具有較大的阻抗，放電時電流經過時，極柱產生很大熱量;鋰動力電池前面的電池面中心的溫度與左面的電池面中心的溫度相比一直非常接近，從2.4.1節可以看出原因是鋰動力電池y方向的導熱系數和z方向的導熱系數相同。放電倍率越大，所有測點的溫升速度提升的也就越明顯。
