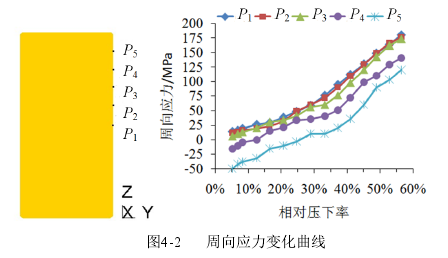

首先，在鋼錠的表面從中心到一端分別均勻的取 5個點(diǎn)進(jìn)行跟蹤鐓粗過程中的應(yīng)力應(yīng)變變化，其各個點(diǎn)周向應(yīng)力變化曲線如圖 4-2 所示。由圖可見，鋼錠表面各個點(diǎn)的周向應(yīng)力都隨著壓下率的增大而增大，而其中 P1、P2和 P3點(diǎn)由于靠近表面中心變形量大，周向拉應(yīng)力都比較大；而 P4和 P5點(diǎn)由于接近端面，變形程度小，周向拉應(yīng)力較小。根據(jù)宏觀的裂紋產(chǎn)生理論，較大的拉應(yīng)力易產(chǎn)生裂紋，P1、P2和 P3點(diǎn)都符合了要求，因此選取 P1、P2和 P3點(diǎn)來作為危險點(diǎn)進(jìn)行裂紋產(chǎn)生分析。

鳳谷工業(yè)爐集設(shè)計研發(fā),生產(chǎn)銷售,培訓(xùn)指導(dǎo),售后服務(wù)一體化,專利節(jié)能技術(shù)應(yīng)用,每年為企業(yè)節(jié)省40%-70%的能源成本,主要產(chǎn)品加熱爐,工業(yè)爐,節(jié)能爐,蓄熱式爐,垃圾氣化處理設(shè)備，歡迎致電咨詢:0510-88818999
