針對冶煉廠傳統的聲波清灰裝置， 設計了一套余熱鍋爐清灰裝置PLC 自動控制系統。簡要:介紹了該系統的硬件配置及程序梯形圖， 詳細介紹了該程序的界面和工藝要求的實現情況。經過三年半的現場應用，驗證了該控制系統的可靠性與穩定性， 提高了聲波清灰的效率和靈活性，取得了很好的應用效果。

隨著國民經濟的日益增長，我國能源供應和需求之間的差距越來越大。開源節流是解決能源供需矛盾的可靠方法。因此，在加強管理和革新落后生產工藝的同時，在更加經濟、合理地用好一次能源的基礎上，考慮如何更好地開發和利用二次能源具有重要意義。余熱鍋爐是利用二次能源的重要手段之一， 故保障其正常運行就尤為重要。所以，為保證鍋爐生產的效率需要，使用了江蘇鳳谷節能科技的fgssc聲波清灰系統。問題的提出：在有色冶煉行業，余熱鍋爐是連接工業爐窯和收塵工段的重要設備。余熱鍋爐將工業爐窯排出的1000-3000℃的含有較多煙塵的煙氣降溫至350攝氏度輸出至其后的收塵工段，完成百分之三十的收塵工作。余熱鍋爐在收塵過程中的積灰問題是關系到余熱鍋爐能否可靠運行的關鍵。在余熱鍋爐中，積灰必須及時清除， 這就要采用特定的清灰設備。目前常用的清灰設備有吹灰器和聲波清灰裝置。聲波清灰裝置以一次投資小，不致產生尾氣處理或利用帶來的問題而得到了廣泛的應用清灰裝置’ 本文以該廠還原爐余熱鍋爐為例， 說明聲波清灰裝置的Ｐ ＬＣ 控制系統設計：

還原爐余熱鍋爐布置在還原爐后部， 余熱鍋爐煙氣人口與還原爐煙氣出口緊密相連， 煙氣流經余熱鍋爐內部可以有效降低底吹電熱熔融還原爐排出的髙溫?zé)煔鉁囟龋?/span> 并部分回收含金屬煙塵， 為后續收塵創造條件。由于還原爐煙氣中含有大量煙塵， 余熱鍋爐采用了機械聲波清灰和彈簧振打兩種清灰方式。在爐罩和上升煙道頂部布置了４ 個彈簧聲波清灰清灰點， 在上升煙道、過渡段、下降煙道和輻射室布置了２ ６ 個機械聲波清灰清灰點。

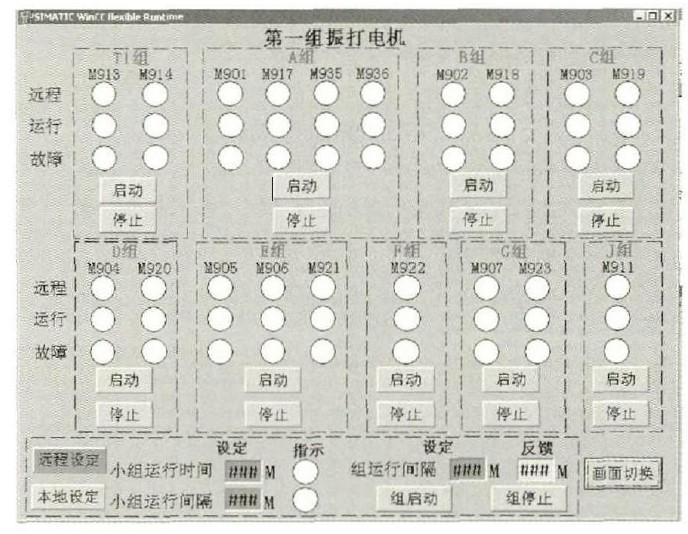

控制要求：將還原爐余熱鍋爐的聲波清灰裝置按照煙氣的流動將還原爐余熱鍋爐的聲波清灰裝置按照煙氣的流動方向分為兩大組。第一組聲波清灰包括以下小組：t1、A、B、C、D、Ｅ、Ｆ、Ｊ。聲波清灰次序?yàn)椋?/span>t1-A-B-C-D-Ｅ-Ｆ-Ｊ。每個小組內的聲波清灰同時運行， 聲波清灰時間為2-3min， 待上一小組聲波清灰停止3-4min后， 下一小組聲波清灰開始運行， 如此循環往復。第二組振打包括以下小組： ｔ2、t3、H、I、K、L、M、N，振打時間及兩小組之間的時間間隔參照第一組。第一組和第二組振打之間無關聯。
