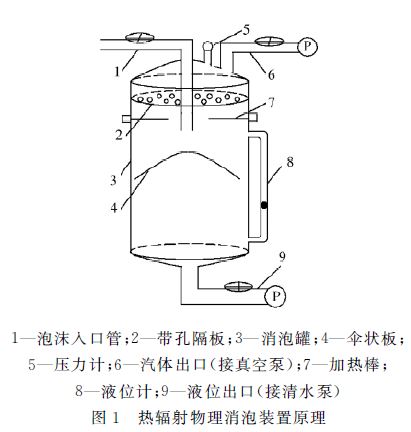

熱輻射物理消泡裝置主要由消泡罐、真空泵、清水泵、加熱棒、液位計以及ＰＬＣ控制系統等組成，采用了負壓和熱輻射技術。裝置原理如圖１。

① 將泡沫導入密閉容器內，用真空泵對容器進行抽真空，制造泡沫內外氣壓差；

②利用容器內安裝的加熱管進行熱輻射加熱，使得泡沫內氣體膨脹。在２種作用的驅使下，泡沫更容易破裂變?yōu)橐后w，便于循環利用。

１．１　各部件功能

１）　泡沫入口管　與１段軟管連接，深入泡沫池子中吸收泡沫。

２）　帶孔隔板　是１塊置于消泡罐上方的帶孔不銹鋼板，防止進入罐內的泡沫因為過多或者消泡不及時而從出氣孔溢出。

３）　消泡罐　盛載泡沫液體，可承受-0.1MPA的負壓。

４）　傘狀板　避免泡沫直接流到罐底部，使泡沫能夠在傘面上停留一段時間，使得泡沫受熱更均勻，增強消泡效率。

５）　壓力計　顯示消泡罐內的真空度，并通過遠傳單元將信號傳給控制系統。

６）　氣體出口（接真空泵）　通過真空泵往外抽氣，使得罐內壓力低于大氣壓力，泡沫在外部大氣壓力的作用下進入罐內，通過負壓的作用使泡沫體積增大而破裂，達到消泡的目的。

７）　加熱棒　材料為碳纖維石英，具有穩定性高、安全性高、升溫速度快、耐腐蝕性強、環保等優點。受總電路控制，對罐內泡沫進行均勻熱輻射加熱，溫度通過傳感器檢測，信號傳給控制系統，可以由觸摸屏控制開、關。

８）　液位計　為磁翻板液位計，通過液位計的紅色指示來顯示罐內消泡后的液位，也可把液位信號傳給控制系統。

９）　液位出口（接清水泵）　當消泡后的液體到達一定液位，開動水泵，罐內消泡后產生的液體可由此排出罐內；水泵前加單向止回閥，以保證抽真空時關閉出液口。
