1.1聲波清灰器的布置

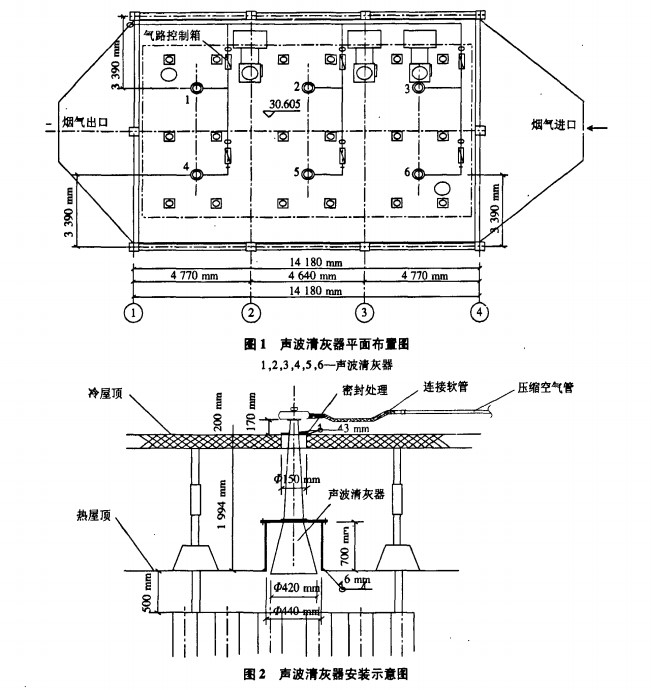

聲波自聲源向四周輻射時，聲強隨距離的增加，呈平方反比規律衰減。所以聲波清灰器的布置至關重要。圖1所示為梅鋼煉鐵廠燒結機電除塵器增設聲波清灰器布置的實例，圖2所示為聲波清灰器的安裝示意圖，并由圖可知，聲波清灰器一般布置在除塵器的頂部或者側部的壁板上，而不能布置設備的內部或下部。因?yàn)椴贾迷趦?nèi)部容易影響電場放電，布置在下部容易積灰。

由于現場環境等因素，設計選用了江蘇鳳谷節能科技有限公司生產的FGSSC-A型聲波清灰器共6只，頂部安裝方式，聲波清灰器喇叭：1前有壓縮空氣管500 mm距離的空間，便于聲波傳播。聲波清灰器參數如表l所示。

聲波清灰器的數量因除塵器大小、電場多少、粉塵性質以及發生器性能差異較大，應根據具體情況而定。

1．2聲波清灰系統組成

聲波清灰器系統由，發生器、貯氣包、減壓閥、壓力表、過濾器、油霧器、電磁閥、時間控制器和氣路、電路等部分組成，其中聲波發生器是主要部件。

1．3供氣

壓縮空氣的供氣壓力和流量是保證聲波發生器正常工作的重要條件。壓縮空氣氣源引自燒結廠現有的供氣管路，為了保證壓縮空氣的穩定性，在除塵器底部設置l m3貯氣罐一只，貯氣罐入口處設有油水分離器。正常情況下，聲波清灰器要求的壓縮空氣壓力大于0．4 MPa，流量范圍為1—4m3／min。壓縮空氣需要經過過濾器隔除雜質和水分，因?yàn)殡s質和水分會影響聲波清灰器的正常工作。

4結束語

聲波清灰器作為靜電除塵器的輔助清灰裝置，可以大大提高靜電除塵器的清灰效果，從而提高除塵效率J根據梅鋼煉鐵廠的實際運行效果，利用聲波清灰技術補充機械振打清灰的不足，既能經濟、簡單、有效地提高除塵效率，又能保證靜電除塵器長期穩定運行，降低了檢修工人的工作量，延長了檢修周期，具有很好的推廣價值。
