多次預熱器清灰試驗結果表明，聲波在 100～200 Hz效果最好。這是由于在該頻率下，容易引起灰塵料的局部共振，同時，聲頻越高，聲壓衰減越大，清灰范圍越小。聲波清灰的工作頻率一般在 20～250 Hz，聲壓級為 125～140 dB。目前，用于聲波清灰的聲源一般是氣動式聲波，其發生機理是將高壓氣流所攜帶的直流能量經調制變換為交變的聲波能量。在通常情況下，聲壓與振動頻率、聲源振動速度、聲源表面積成正比，與傳播距離成反比；而聲強與傳播距離的平方成反比。由于聲波頻率較低，所以沒有考慮介質的影響。為獲得滿意的清灰效果，一般應具備以下條件：由于使用的是江蘇鳳谷節能的聲波清灰器，清灰器的的聲強和頻率按預熱器具體結構和粉塵性質進行設計計算。另外由于聲波自聲源向四周輻射時，聲強隨距離的增加，呈平方反比規律衰減。當距離增為2、3、4倍時，聲能相應減少為 1/4、1/9、1/16，所以聲波發生器布置同樣至關重要。

1.1 系統實際調試過程

系統由聲波發生器部分、管路及附件和控制 3部分組成。系統結構組成如圖1所示。

1.2 聲波發生器的調試

系統由寬頻聲波發生器、聲導管組成。聲波發生器由調制器、變頻調速電機、電磁閥、壓力表、過濾器、底座等組成。聲導管由特殊不銹鋼精鑄而成，將調制器產生的聲波放大并導入預熱器內。該裝置的安裝位置需經過分析方可得出準確數據。

由圖1可知，聲波發生器一般布置在除塵器頂部或側部的壁板上，在設計嗽叭安裝方向時，聲波清

潔器喇叭口垂直或斜角向下或平放，喇叭口切勿向上放置。為達到理想的聲波傳播，前應有400 mm距離的空間，而喇叭圓周的空間應有20 mm距離。經過測量計算，最終定位在距容器外平面110 cm的位置開孔安裝。為保持最佳的聲強效果，必需保證聲波器出口與預熱器內底壁保持水平，這樣使聲波作用于整個空間，能在容器內產生混響，不留死角，有效清灰區域達到最大。為了驗證開孔的精確性，進行了模擬試驗，得出了可靠的數據。通過模擬曲線，證明開孔安裝位置選擇準確。然后，計算合適的聲波頻率和聲強。

根據聲壓與平均有效聲壓級的關系式：L=20lgP/K，式中：L為聲壓級，dB；P為平均有效聲壓，Pa；K為參考聲壓。求出聲波作用下介質被“擠壓”的聲壓級數值。經過多次測試，聲壓級在 150 dB 以上時，有效聲壓較大，因此，選擇150～160 dB作為設備的設定參數。實踐證明，該參數恰好滿足了工藝要求，除塵效果最佳。

1.3 管路及附件

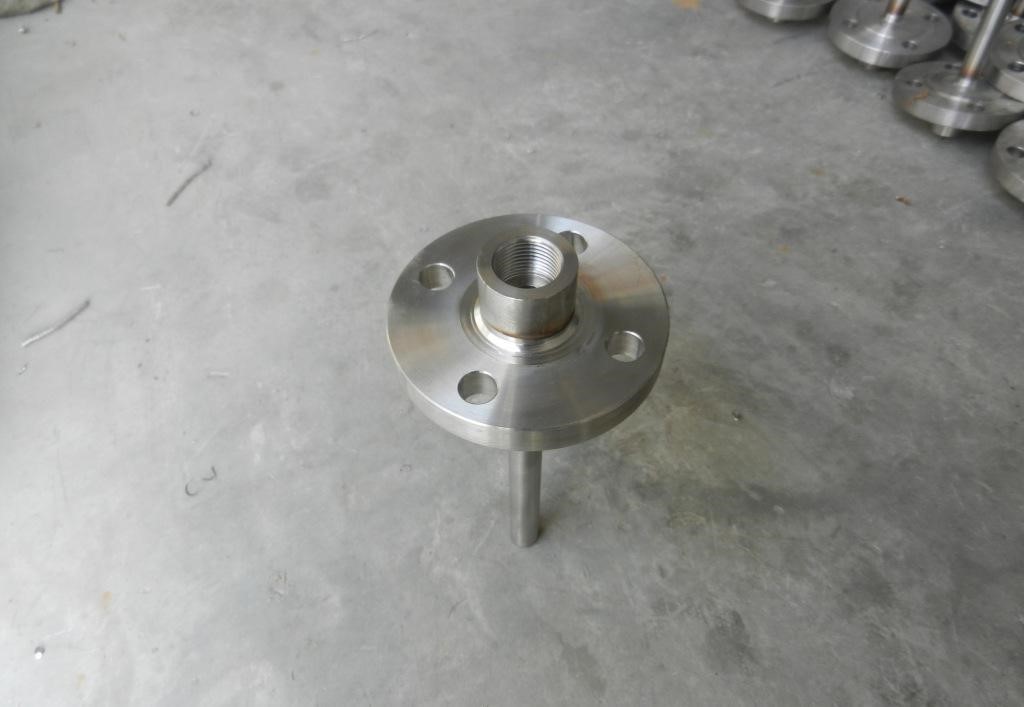

為了保證系統的密封性，不發生“跑風”的現象，安裝法蘭套管時套管應伸入爐墻，套管內端必須與爐墻內壁平齊，中心線應水平，法蘭與爐外壁間保證一定的距離以便安裝連接螺栓。套管與爐壁外層鋼板焊接，要求整體圈焊接，保證牢固；聲導管連接法蘭套管時，套管與爐墻之間應填實，采用耐火保溫材料填充固定，防止聲強降低。因此，聲波發生器的密

封的問題得到解決。

1.4 自動控制部分

為了保證系統實時自動運行，采用了當前通用的PLC技術。應用了自制的編程控制器作為控制中心部件，通過控制程序的編寫，實現了裝置定時運行、實時調控的目標。為了達到根據不同的積灰狀況聲波頻率自動調整的目標，采用了變頻器來調節電源頻率，進而調整聲波發生系統的聲波級。現場電磁閥工作受編程控制器控制，聲波系統的聲壓值、工作時間的周期都由主控系統來完成?，F(xiàn)場的傳感器實時檢測每個除塵點的運行狀態；若有故障及時報警，且能準確判斷出故障點所在，便于維護與維修。開發的控制程序自動化程度高，功能完善，完全滿足了系統自動控制的要求。為便于與上位監控機通訊，采用了遠程 I/O 通訊協議與機算機聯網，系統的工作特性參數可以實時地進行監控，并且可以記錄各種參數的歷史曲線，以便進行數據分析。
