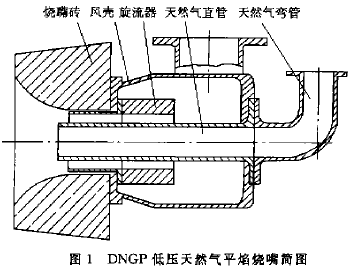

圖1是DNGP型低壓天然氣平焰燒嘴原理圖。由圖看出，本燒嘴由以下幾個主要部件組成：天然氣彎管、天然氣直管、旋流器、風殼、燒嘴磚等。

為保證大量的助燃空氣與天然氣充丹混合燃燒，同時能提供足夠大的氣流旋流數，本系列燒嘴內設置旋流器，通過該旋流器氣體的旋流數S>0．6，達S—1．2～1．5，是強旋流。這是獲得平展形流股(平火焰)的必備條件之一。另外，在燒嘴的最前方設置一個喇叭形燒嘴磚，它是保證平焰形成的另一個必備條件。

當不旋轉的天然氣經彎管、直管至出口處，與旋流數很大的助燃空氣相遇，在燒嘴磚的附壁效應作用下，在燒嘴磚的平面上立即形成平展形圓盤(平焰)。

在燒嘴的前下方還設有一個點火孔，便于開爐點火使用。
