1.1 原材料

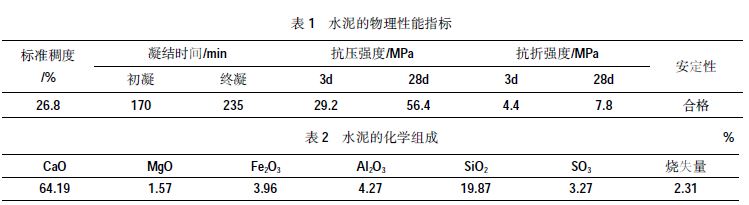

水泥采用P.Ⅱ 52.5 級硅酸鹽水泥, 其各項物理性能見表1,化學(xué)成分見表2；硅灰采用貴州某公司生產(chǎn)的硅微粉； 粉煤灰采用南京某電廠的粉煤灰；礦粉采用安徽某公司生產(chǎn)的礦粉；試驗用砂屬于Ⅱ區(qū)中砂,細度模數(shù)為2.5,含泥量為2.1%；試驗用碎石為5~10mm、10~16mm單粒級碎石,含泥量為0.4%；試驗用水采用普通自來水；

1.2 試驗方法

砂漿擴展度：砂漿坍落度筒裝滿砂漿,提起,待擴展度不再變化時,測量砂漿拌合物擴展面相互垂直的兩個直徑,取平均值(mm)；砂漿含氣量：含氣量測量儀容器裝滿砂漿,表面用抹刀刮平,緩慢蓋上蓋體并擰緊。從一側(cè)加水閥向容器內(nèi)注水,當(dāng)排水閥流出的水流不含氣泡時,在注水狀態(tài)下,同時關(guān)閉加水閥和排水閥,測量砂漿含氣量；砂漿流變性：將砂漿加入流變儀測試筒中,進行砂漿流變性能測試,預(yù)剪切可使?jié){體中顆粒充分分散,靜置60s可確保測試前漿體體系的穩(wěn)定性。流變儀測出砂漿流變曲線后, 利用RheoV2.8 軟件按照HerschelBulkl 流變模型擬合出流變方程,確定砂漿黏度。
