蓄熱式輻射管是將較為先進的高溫空氣燃燒技術(HTAC)應用于燃氣的輻射管上，主要以天然氣為燃料燃燒，在特制的密封套管內進行燃燒，通過受熱的套管表面以熱輻射的形式把熱量傳遞給被加熱物體，燃燒產物不會與被加熱物體接觸，且通過蓄熱體的設置利用管內燃燒煙氣的顯熱來預熱助燃空氣或燃氣.具有燃燒的熱效率高、運行穩定、設備可靠性好又高等特點，廣泛應用于各種熱處理爐和連續退火爐等加熱爐。研制蓄熱式燃氣輻射管已經成為工業加熱技術中的重要研究方向。

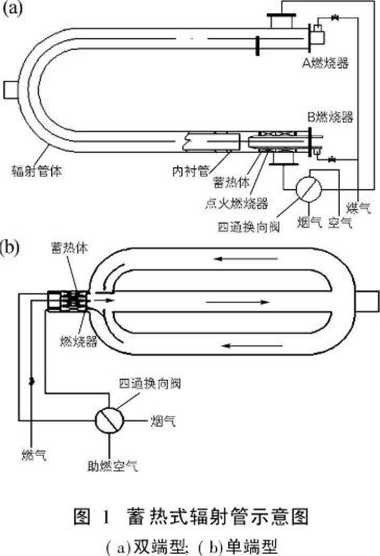

工業上所用蓄熱式輻射管就其管型及功能不同大致可以分為直管型、U型、W型、P型及雙P型等；而按工作原理及燃燒器數量不同則分別將其分為單端型及雙端型蓄熱式輻射管。U型及W型輻射管屬于典型的雙端型蓄熱式輻射管，P型及雙P型則屬于典型的單端型蓄熱式輻射管，而直管則既可歸于雙端型，又可歸于單端型蓄熱式輻射管。雙端型蓄熱式輻射管大體上由雙燃燒器、內襯管、蓄熱體、輻射管及控制系統組成（由U型管來說明），如圖1(a)所示。通過A、B燃燒器的交替燃燒及排煙，設置在燃燒器中的蓄熱體極限回收煙氣余熱，起到了大幅度節能及改善管壁表面溫度分布均勻性的作用。單端型蓄熱式輻射管大體上由單燃燒器、蓄熱體、輻射管及控制系統組成（由雙P型來說明），如圖1(b)所示。由于是單燃燒器結構，燃燒器同時扮演著燃燒及排煙的角色，故蓄熱體應分兩組設計，每組蓄熱體實現燃燒及排煙的不同功能。與雙端型蓄熱式輻射管相比.單端型的單燃燒器結構更顯成本優勢，但燃燒器的結構也較為復雜。

無論是雙端型還是單端型蓄熱式輻射管，燃燒器結構無疑是整個蓄熱式輻射管加熱裝置的核心。由于商業競爭因素及技術封鎖，很難從一般文獻中得到有關的具體結構。本文從分析國內外蓄熱式輻射管的專利入手，重點剖析各類蓄熱式輻射管燃燒器的結構特點，總結其結構設計的一般規律,從而為蓄熱式輻射管的優化設計提供一定的借鑒指導意義。
