2．1消泡劑各成分用置范圍的初步選擇

二甲基硅油在乳液中的含量對(duì)消泡劑性能及乳液的制備過程有一定的影響，含量太低消泡效果差，太高不易乳化，在乳液中的含量為20％左右為宜。為控制固含量在20％一25％，將二甲基硅油用量定為18．00％。二氧化硅和二甲基硅油是消泡劑的主要成分，其配比對(duì)消泡劑的性能有很大的影響，以100：5;100：10左右為好。乳化劑分子的親油親水平衡值，即HLB值必須適中，配制的乳液才能穩(wěn)定，乳化硅油在水中所需的HLB值為9左右。二甲基硅油難于乳化，Spa．類及Tween類乳化劑與二甲基硅油在化學(xué)結(jié)構(gòu)上相似，兩者親和力較好，本文選擇Span-80與Tween一80進(jìn)行復(fù)配?。乳化劑隨其用量增加，乳狀液稠度增大，離心穩(wěn)定性提高，但消泡性能降低，考慮到各種因素，乳化劑的用量以5％為宜。

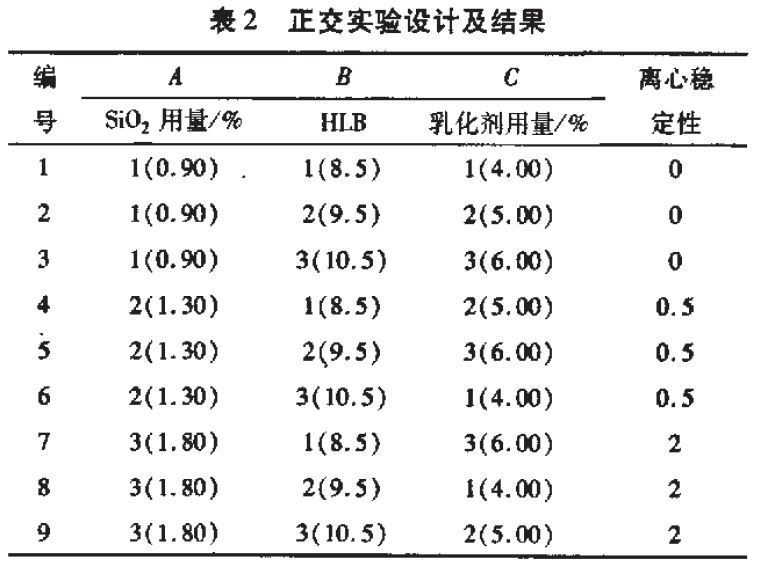

以二氧化硅用量A、HLB值曰、乳化劑總用量C作為可變因素進(jìn)行考察，每個(gè)因素各取3個(gè)水平，選用L9(33;)正交表進(jìn)行試驗(yàn)，實(shí)驗(yàn)結(jié)果見表2。

從表2可以看出，根據(jù)表1進(jìn)行正交實(shí)驗(yàn)設(shè)計(jì)制備的消泡劑都不穩(wěn)定，只有二甲基硅油與二氧化硅用量比在18，00：1．80時(shí)穩(wěn)定性稍微好一些。這可能與實(shí)驗(yàn)時(shí)制備的硅膏較稀有較大關(guān)系，應(yīng)適當(dāng)提高SiO：的用量，同時(shí)降低二甲基硅油的量。

2．2消泡劑各成分用量范圍的進(jìn)一步選擇

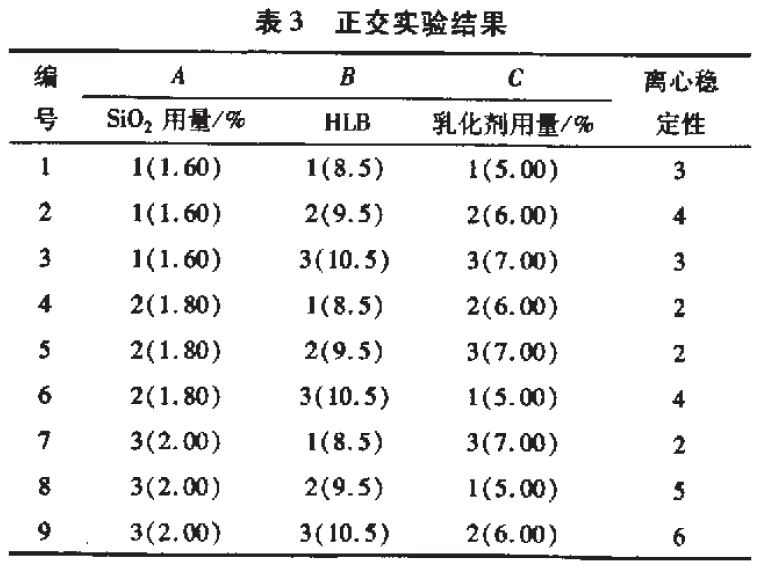

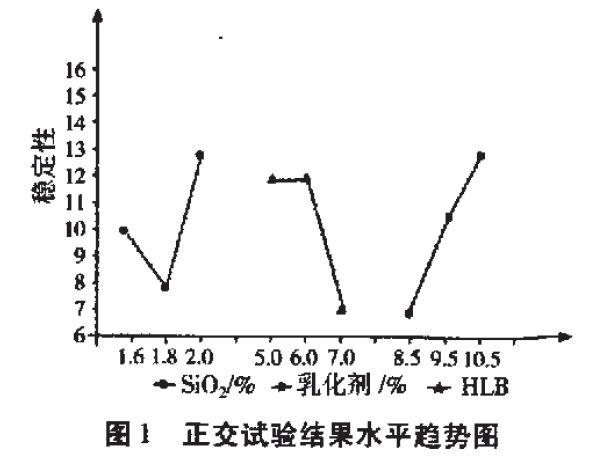

將二甲基硅油用量降為16．00％，Si02用量定在1．60％一2．00％。因?qū)嶒?yàn)l中整體乳化情況都較差，應(yīng)適當(dāng)增加乳化劑的用量，將乳化劑用量提高到5．00％一7.00％。同樣將SiO：用量(A)、HLB值(B)、乳化劑用量(C)作為可變因素，同樣采用L9(3³)正交設(shè)計(jì)方案，結(jié)果見表3。各種因素所對(duì)應(yīng)的穩(wěn)定性如圖1。

穩(wěn)定性表示1、2、3位級(jí)所對(duì)應(yīng)離心穩(wěn)定性評(píng)分之和，如SiO2用量1．6％時(shí)的離心穩(wěn)定性評(píng)分之和3+4+3=10；級(jí)差R表示每因素的最大位級(jí)之和減去最小位級(jí)之和，如SiO2用量；R=13-8=5，級(jí)差越大表明此因素對(duì)離心穩(wěn)定性的影響越大，通過表3和極差R分析可得，HLB值對(duì)乳液穩(wěn)定性起主要影響。

由圖1可知，Si02用量為2．00％，乳化劑用量為5．00％一6．00％時(shí)，乳液穩(wěn)定性較好。
