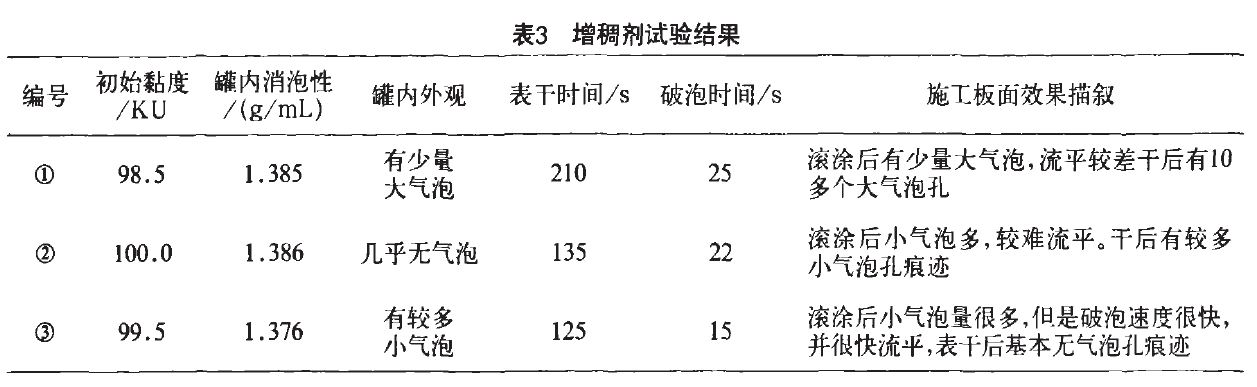

本試驗(yàn)采用前面選好的消泡劑，添加量為打漿前添加E0．2％，調(diào)漆階段添加H0．15％，潤(rùn)濕劑選擇HLB值14的低起泡潤(rùn)濕劑添加0．2％。增稠劑為常用的3種增稠劑，中等分子量的羥乙基纖維素HEC增稠劑，能提高中低剪切黏度的疏水改性締合型堿溶脹的HASE增稠劑和提高中低剪切黏度的聚氨酯HURE增稠劑?？紤]到疏水改性締合型堿溶脹的HASE增稠劑和提高中低剪切黏度的聚氨酯HuRE增稠劑對(duì)水相增稠不明顯，必須有較多的乳液提供締合點(diǎn)，所以選擇了一個(gè)PVC為45％的中等PVc苯丙體系基礎(chǔ)漆，黏度做到相同的98～100 KU，在不同情況：①HEC加0．42％；②HASE加0．7％，③HURE加了0．9％，采用長(zhǎng)毛滾筒在一種特別疏松膩?zhàn)由鲜┕? m2面積，測(cè)試破泡時(shí)間和板面效果。施工時(shí)測(cè)試結(jié)果如表3。

通過(guò)表3可見，采用3種增稠劑做到相同的黏度時(shí)，由于它們的增稠效率的區(qū)別，添加量有所不同。

其中HURE Eh于對(duì)水相增稠不明顯，分散時(shí)黏度低，帶入的氣泡較多，所以比重較低。施工時(shí)雖然HEC做大泡多，但是由于HEC保水性好，干燥時(shí)間慢，最終的板面效果比HASE的好，

加H U R E的由于高剪黏度高，施工中滾筒帶起的大氣泡少，并且流平最好，最終板面幾乎看不到氣泡破后留下的痕跡，板面效果最好。由分析可以得出，改善流平性和增強(qiáng)保水性延長(zhǎng)干燥時(shí)間都有利于施工時(shí)最終的消泡效果。
