軋鋼生產能耗約占鋼鐵聯合企業生產總能耗的十分之一，其中75％--一80％消耗于各種加熱爐，軋鋼加熱爐的熱效率對鋼鐵廠軋制工序的能耗起著至關重要的作用。通過傳熱計算分析采用輕質保溫材料對爐壁散熱的影響。軋鋼爐為連續加熱爐爐型，因此計算時不考慮爐襯材料的蓄熱，只分析工作狀態下通過爐墻的散熱。

1．1傳熱計算模型

熱量通過爐襯材料由爐墻內壁向外壁傳遞方式為導熱傳熱，爐墻外壁對周圍環境的傳熱方式是對流和輻射同時存在，由于爐墻外表面溫度較低(一般<100℃)，對流為主要傳熱方式，其總傳熱量為輻射傳熱和對流傳熱量之和，即

為便于對復雜的傳熱現象進行綜合計算，一般將公式統一為以下形式:式中，Q一傳熱量(W)；西一爐墻外側對流換熱的表面傳熱系數，W／(m2-K)；A一爐墻面積(m2)；“一爐墻外壁溫度(℃)；tf一爐墻外側空氣溫度，即環境溫度(℃)；C0一絕對黑體的輻射系數，5．68 W／(m2．K4)；s一爐墻外壁的黑度；0一輻射角系數；6c一對流輻射綜合傳熱系數，W／(m2．K)。

以上公式適合已知爐墻外壁溫度時熱損失計算。在無法測得該數據時，可根據爐膛內壁溫度計算爐墻的溫度場分布。加熱爐爐墻傳熱為第三類邊界條件的穩態多層平壁傳熱模型，爐殼鋼板較薄(僅為幾毫米)，其熱導率A為54 W／(m·K)，遠遠高于耐火材料的熱導率，因此鋼板的傳熱熱阻可忽略不計。

單位時間內通過單位面積傳遞的熱量稱為熱流密度q,

熱流密度是向量，由高溫到低溫的方向為正，與溫度梯度相反。爐墻單位面積的熱損失，即爐膛內壁通過爐襯傳給加熱爐周圍環境的熱流密度數值為

式中，t1一爐墻內壁溫度(℃)；tf一爐墻外側空氣溫度，即環境溫度(℃)；巧，一第i層爐襯材料的厚度；A，一第i層爐襯材料的熱導率，W／(m·K)。

爐墻的綜合傳熱系數k為

熱導率入是熱工計算非常重要的參數，A數值受溫度影響，加熱爐常用耐火材料熱物性參數如表1所示。

1．2不同材質爐襯耐火材料結構的傳熱計算

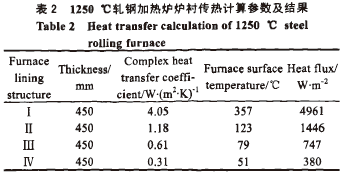

典型的軋鋼加熱爐爐襯厚度為400-500 mm，以爐墻內表面溫度為1250℃和爐襯厚度為450 mm為例計算，爐襯結構分別為：爐襯結構I為全重質耐火澆

注料；爐襯結構II為50 mE纖維板+400 mm澆注料的復合爐襯；爐襯結構Ⅲ為100 mE纖維板+115 mm輕質粘土保溫磚+235 mm澆注料的復合爐襯；爐襯Ⅳ為105 mm纖維板+230 mE JM23絕熱保溫磚+1 15 mm輕質莫來石耐火磚。爐襯材料的計算熱導率按各自平均工作溫度下的熱導率取值。爐墻外壁的對流輻射綜合傳熱系數，取15～20 W／(m2．K)，爐墻外壁空氣溫度即車間溫度取值25℃，計算結果如表2所示。由表2可知采用復合爐襯Ⅳ的爐墻散熱為采用全重質澆注料爐襯結構I的8％左右。與爐襯結構I相比，相同厚度的爐墻，爐襯結構II在400 mm厚的低水泥澆注料加貼50 mE耐火纖維后，熱流密度大幅度下降，僅為450 mE全澆注料爐襯的50％。國內許多加熱爐的節能改造方式為在原有爐襯加貼耐火纖維，即收到了較好的節能效果。

圖1為1250℃軋鋼加熱爐爐墻的一維溫度場。可以看出軋鋼爐4種爐襯的爐墻外表面溫度分別為357，123，79和5l℃。爐襯結構I和爐襯結構II的外表面爐墻溫度太高顯然不符合GB／T 3486．93標準規定。目前軋鋼加熱爐的爐襯結構一般是復合爐襯IⅡ即纖維、輕質磚和重質低水泥澆注料的復合爐襯結構。考慮到初始投資、使用壽命和節能的綜合效益，軋鋼加熱爐的爐襯結構105 mm纖維板+230 mm JM23絕熱保溫磚+115 mm輕質莫來石耐火磚將具有更好的節能效果。
